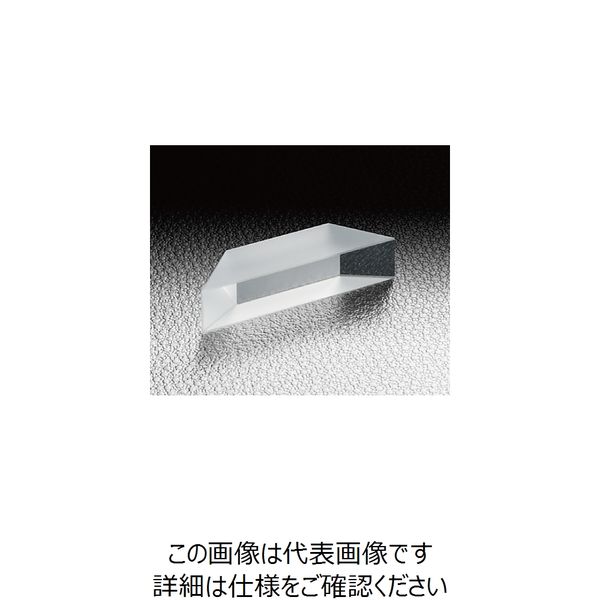

シグマ光機(SIGMAKOKI) ダブプリズム 全長84.4mm DOP-20-4M 1個 61-6929-70(直送品)
¥60,500(税込)
/¥55,000(税抜き)
希望小売価格
¥60,500 (税込)
お申込番号:WK44928 /メーカー:シグマ光機 /型番:DOP-20-4M /アズワン/ナビス品番:61-6929-70
商品詳細
- RoHs
- Yes
- カタログコード
- W3130
- コーティング
- 反射防止膜(400~700nm)
- ご注意
- ダブプリズムを回転させ正立像が得られたとき、正立像は左右が鏡面対称になります。ダブプリズムを通して高倍で観察系した場合、色収差が生じることがあります。実測のD寸法は面取りを含むので、カタログ寸法より少し短くなります。寸法公差は底面と2つの斜面によってできる台形の底辺によって定義されます。プリズムの底面(ノーコート面)が汚れると、観察像に汚れが映ることがあります。プリズムの底面は何ものにも接触させないでご使用ください。
- スクラッチーディグ
- 20-10
※大変申し訳ございません。こちらの商品は沖縄県・離島が配送エリア外となります。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。※こちらの商品は、配送の都合上、個人名および一般住宅へのお届けができかねますのでご了承ください。
直送品のため、以下の点にご注意ください。
- こちらの商品は沖縄県・離島・その他一部地域・山間部で配送追加料金が発生します。地域等によっては、お届けできない場合もございますのでご了承ください。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。
- この商品には、アスクル発行の納品書が同梱されていない場合があります。アスクル発行の納品書をご希望のお客様は、商品到着後、本サイト上のご利用履歴よりPDFファイルにて印刷することが可能です。
- アスクルのダンボールもしくは袋でのお届けではありません。
- お客様のご都合によるご注文後の変更・キャンセル・返品・交換はお受けできません。
- 商品のご注文後に商品がお届けできないことが判明した際には、ご注文をキャンセルさせていただくことがあります。
- ご注文後に一時品切れが判明した場合は、入荷次第のお届けとなります。
¥60,500 (税込)
/ ¥55,000 (税抜き)
商品詳細
ご注意
特別にお届けに日数がかかるなど、お買い上げにあたってご注意いただきたいことがある商品です。 商品詳細画面に情報が記載してありますのでご購入前に商品詳細画面をぜひご確認ください。
返品不可
お客様のご都合による返品はお受けできません。
直送品
出荷元より直接お届けする商品です。一般商品とは別便でお届けとなります。レジ画面に表示されるのはお届け日の目安です。こちらの商品はお客様都合による返品をお受けできません。
メーカー名 | シグマ光機 | RoHs | Yes |
---|---|---|---|
カタログコード | W3130 | コーティング | 反射防止膜(400~700nm) |
ご注意 | ダブプリズムを回転させ正立像が得られたとき、正立像は左右が鏡面対称になります。ダブプリズムを通して高倍で観察系した場合、色収差が生じることがあります。実測のD寸法は面取りを含むので、カタログ寸法より少し短くなります。寸法公差は底面と2つの斜面によってできる台形の底辺によって定義されます。プリズムの底面(ノーコート面)が汚れると、観察像に汚れが映ることがあります。プリズムの底面は何ものにも接触させないでご使用ください。 | スクラッチーディグ | 20-10 |
精度 | 【基材面】λ/4 | 材質 | BK7(屈折率nd=1.517) |
その他商品仕様 | ●斜面角度:45°±3′ | 全長D(mm) | 84.4 |
ビーム径 | A、B寸法の90%の正方形に内接する円 | 商品仕様1 | ●ダブプリズムを通して像を観察すると、像の上下が反転して見えます。●さらにダブプリズムを回転させると、像も2倍の回転量で回って見えます。●画像の回転調整が必要な用途で使われます。●精密に加工されているので、光軸のズレはほとんどありません。●長さ(D)は口径(A×B)が全面で欠けが生じないように精密に設計・加工されています。●端面に反射防止膜コートを施したタイプもご用意しています。●※ダブプリズムを回転させ正立像が得られたとき、正立像は左右が鏡面対称になります。●※ダブプリズムを通して高倍で観察系した場合、色収差が生じることがあります。●※実測のD寸法は面取りを含むので、少し短くなります。●※寸法公差は底面と2つの斜面によってできる台形の底辺によって定義されます。●※プリズムの底面(ノーコート面)が汚れると、観察像に汚れが映ることがあります。●※プリズムの底面は何ものにも接触させないでご使用ください。●<<ダブプリズム>共通仕様>●▼材質:BK7(n d=1.517)●▼斜面角度:45 °±3′●▼コーティング:ノーコート:DOP-4、反射防止膜:DOP-4M●▼スクラッチ-ディグ:20-10●▼有効ビーム径:A、B寸法の90%の正方形に内接する円●<個別仕様>●▼コーティング:反射防止コート●▼A=B:20mm●▼全長 D:84.4mm●▼基材面精度:λ/4●RoHS適合品 |
RoHS指令 | 対応 | ||
備考 | 【返品について】お客様のご都合による返品はお受けできません。 |
