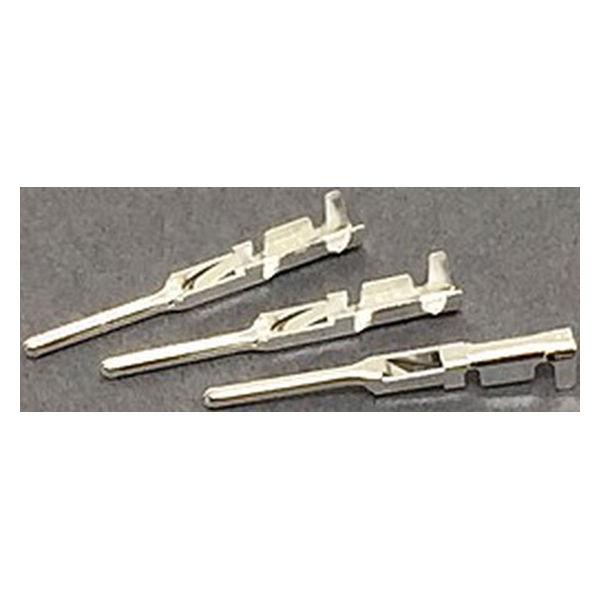

ヒロセ電機 防水丸形コネクタ 圧着端子 雄 バラ JRC-PC2-112 1個（直送品）
￥15（税込）
／￥14（税抜き）
販売単位：1個
この商品のバリエーション
「メーカー品番」違いで 全3商品 あります。
お申込番号：RU94481
メーカー：ヒロセ電機
／型番：JRC-PC2-112
| お申込番号 | RU94481 |
|---|---|
| メーカー | ヒロセ電機 |
| 型番 | JRC-PC2-112 |
| 販売単位 | 1個 |
| メーカー品番 | JRC-PC2-112 |
| 価格 | ￥15（税込） ／￥14（税抜き） |
商品詳細
- メーカー品番
- JRC-PC2-112
- 定格電圧
- シェル13：極5（AC100、DC140V） シェル16：極7・10（AC100、DC140V） シェル25：極4（AC300V、DC420V）極24（AC100、DC140V）
- 定格電流
- シェル13：極5（5A） シェル16：極7（10A）極10（5A） シェル25：極4（30A）極24（5A）
- 保存温度範囲
- -10 ～ +60℃
- 使用温度範囲
- -25～+85℃
※大変申し訳ございません。こちらの商品は沖縄県・離島・一部山間部が配送エリア外となります。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。※こちらの商品は、配送の都合上、個人名および一般住宅へのお届けができかねますのでご了承ください。
直送品のため、以下の点にご注意ください。
- この商品には、アスクル発行の納品書が同梱されていない場合があります。アスクル発行の納品書をご希望のお客様は、商品到着後、本サイト上のご利用履歴よりＰＤＦファイルにて印刷することが可能です。
- アスクルのダンボールもしくは袋でのお届けではありません。
- お客様のご都合によるご注文後の変更・キャンセル・返品・交換はお受けできません。
- 商品のご注文後に商品がお届けできないことが判明した際には、ご注文をキャンセルさせていただくことがあります。
- ご注文後に一時品切れが判明した場合は、入荷次第のお届けとなります。
お届け日は目安になります。詳細なお届け日に関しては、レジ画面にてご確認ください。
お届け日表示について
この出荷元の商品のご注文合計金額が￥5,000(税込)以上で、配送料￥770(税込)が当社負担になります。
￥15 （税込）
／ ￥14 （税抜き）
比較したい商品を表に並べて、価格やスペック等を簡単に比べることができます。
商品詳細
商品情報を印刷する
ご注意
特別にお届けに日数がかかるなど、お買い上げにあたってご注意いただきたいことがある商品です。 商品詳細画面に情報が記載してありますのでご購入前に商品詳細画面をぜひご確認ください。
返品不可
お客様のご都合による返品はお受けできません。
直送品
出荷元より直接お届けする商品です。一般商品とは別便でお届けとなります。レジ画面に表示されるのはお届け日の目安です。こちらの商品はお客様都合による返品をお受けできません。
| 商品の特徴 | ●嵌合状態でIP67、IP68です。●外装シェルには耐腐食性を考慮しためっきを施しており、様々な環境でご使用頂けます。 | ||
|---|---|---|---|
| メーカー名 | ヒロセ電機 | シリーズ名 | JRシリーズ |
| メーカー品番 | JRC-PC2-112 | 定格電圧 | シェル13：極5（AC100、DC140V） シェル16：極7・10（AC100、DC140V） シェル25：極4（AC300V、DC420V）極24（AC100、DC140V） |
| 定格電流 | シェル13：極5（5A） シェル16：極7（10A）極10（5A） シェル25：極4（30A）極24（5A） | 保存温度範囲 | -10 ～ +60℃ |
| 使用温度範囲 | -25～+85℃ | 接触抵抗 | 5mΩ以下JR16-10極圧着タイプ： 10mΩ以下（DC1Aで測定） |
| 寸法 | 【寸法図を画像掲載しております】19.3mm、B:1.6mm、C:2.0mm | 絶縁抵抗 | 1,000MΩ以上JR25-4極： 10,000MΩ以上（DC500Vで測定） |
| 結線方式 | Crimping | 耐電圧 | せん絡・絶縁破壊のないこと（AC1,000Vを1分間JR25-4極： AC3,000Vを1分間） |
| 耐振性 | 10μs以上の電気的瞬断がないこと（10～55Hz/サイクル、振幅0.75mm、3方向、各2時間試験する。） | 温度サイクル | 絶縁抵抗1,000MΩ以上JR25-4極： 10,000MΩ以上（-40℃ : 30分⇒常温 : 10～15分⇒100℃ : 30分⇒常温 : 10～15分、計5サイクル放置する。） |
| 材質（色/処理） | 外装：アルミニウム合金、黄銅（黒色クロムめっき）、絶縁物：フェノール樹脂、PPS樹脂 UL94V-0、端子： 銅合金（銀めっき）、防水パッキン：ニトリルゴム、シリコーンゴム | 衝撃 | 10μs以上の電気的瞬断がないこと （加速度490m/s2、持続時間11ms6方向、各3回試験する。） |
| 耐湿性 | 絶縁抵抗 10MΩ以上（高湿時） 100MΩ以上（乾燥時）JR25-4極： 100MΩ以上（高湿時） 1,000MΩ以上（乾燥時）（温度40℃、 湿度90～95%、 96時間放置する。） | ||
| 備考 | 【返品について】お客様のご都合による返品はお受けできません。 | ||
