￥202,400（税込）
／￥184,000（税抜き）
販売単位：1個
商品仕様1
この商品のバリエーション
「商品仕様1」違いで 全12商品 あります。
お申込番号：WK33016
メーカー：シグマ光機
／型番：GOHT-60B85R
／アズワン／ナビス品番：61-6978-88
| お申込番号 | WK33016 |
|---|---|
| メーカー | シグマ光機 |
| 型番 | GOHT-60B85R |
| 販売単位 | 1個 |

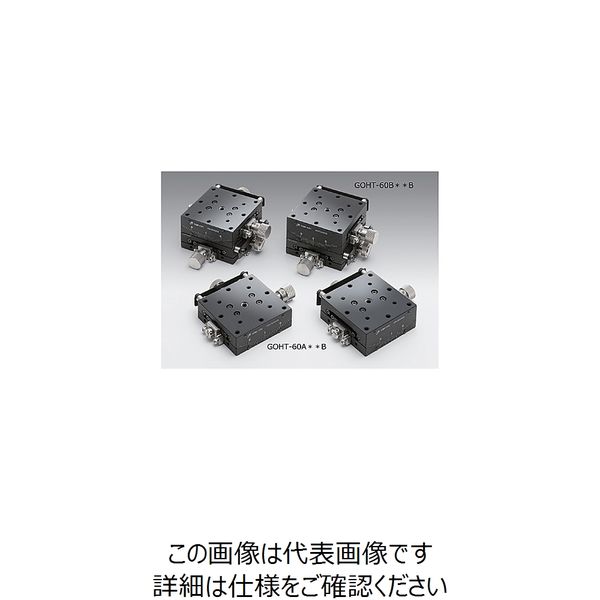

| 商品仕様1 | ●焼入れされたステンレス製のステージ本体と移動テーブルに直接ガイド加工を施した高精度なゴニオステージです。●滑らかな移動が得られるため、頻繁に操作する用途に最適です。●クランプ時の安定性を向上させるためディスククランプを採用しています。●ガイド一体型構造により、回転中位置変位量φ0.007mm以下の高性能を実現しました。●アタッチメントピン(GOHT-AP)は、単品でもご用意しています。●ステッピングモータをつけたガイド一体型自動ゴニオステージOSMS-60A＊＊＊もご用意しています。●表面処理に無電解ニッケルメッキ処理を施した外装色白仕上げもご用意しています。●＜＜αβ軸ガイド一体型ゴニオステージ ステージサイズ□60mm＞共通仕様＞●▼テーブル面サイズ:60×60mm●▼軸タイプ:αβ軸●▼移動ガイド:ボールガイド●▼主要材質:SUS440C焼入れ●▼表面処理:無電解ニッケルメッキ処理 品番末尾B:スーパーブラッククロム●▼耐荷重:98N(10.0kgf)●▼許容モーメント荷重/ピッチング:3.0N・m●▼許容モーメント荷重/ローリング:3.0N・m●▼許容モーメント荷重/ヨーイング:3.0N・m●▼モーメント剛性/ローリング:-●▼モーメント剛性/ヨーイング:-●▼平行度:30μm●＜個別仕様＞●▼回転中心高さ:85±0.2mm●▼角度範囲/(上)β軸:±10°●▼角度範囲/(下)α軸:±8°●▼バーニア最小読取:0.1°●▼ツマミ1回転の移動量/(上)β軸:約1.15°●▼ツマミ1回転の移動量/(下)α軸:約0.15°●▼回転中心変位量:φ0.007mm以下●▼質量:1.2kg●RoHS適合品 |
| 価格 | ￥202,400（税込） ／￥184,000（税抜き） |
商品詳細
- 商品仕様1
- ●焼入れされたステンレス製のステージ本体と移動テーブルに直接ガイド加工を施した高精度なゴニオステージです。●滑らかな移動が得られるため、頻繁に操作する用途に最適です。●クランプ時の安定性を向上させるためディスククランプを採用しています。●ガイド一体型構造により、回転中位置変位量φ0.007mm以下の高性能を実現しました。●アタッチメントピン(GOHT-AP)は、単品でもご用意しています。●ステッピングモータをつけたガイド一体型自動ゴニオステージOSMS-60A＊＊＊もご用意しています。●表面処理に無電解ニッケルメッキ処理を施した外装色白仕上げもご用意しています。●＜＜αβ軸ガイド一体型ゴニオステージ ステージサイズ□60mm＞共通仕様＞●▼テーブル面サイズ:60×60mm●▼軸タイプ:αβ軸●▼移動ガイド:ボールガイド●▼主要材質:SUS440C焼入れ●▼表面処理:無電解ニッケルメッキ処理 品番末尾B:スーパーブラッククロム●▼耐荷重:98N(10.0kgf)●▼許容モーメント荷重/ピッチング:3.0N・m●▼許容モーメント荷重/ローリング:3.0N・m●▼許容モーメント荷重/ヨーイング:3.0N・m●▼モーメント剛性/ローリング:-●▼モーメント剛性/ヨーイング:-●▼平行度:30μm●＜個別仕様＞●▼回転中心高さ:85±0.2mm●▼角度範囲/(上)β軸:±10°●▼角度範囲/(下)α軸:±8°●▼バーニア最小読取:0.1°●▼ツマミ1回転の移動量/(上)β軸:約1.15°●▼ツマミ1回転の移動量/(下)α軸:約0.15°●▼回転中心変位量:φ0.007mm以下●▼質量:1.2kg●RoHS適合品
※大変申し訳ございません。こちらの商品は沖縄県・離島が配送エリア外となります。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。※こちらの商品は、配送の都合上、個人名および一般住宅へのお届けができかねますのでご了承ください。
直送品のため、以下の点にご注意ください。
- こちらの商品は沖縄県・離島・その他一部地域・山間部で配送追加料金が発生します。地域等によっては、お届けできない場合もございますのでご了承ください。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。
- この商品には、アスクル発行の納品書が同梱されていない場合があります。アスクル発行の納品書をご希望のお客様は、商品到着後、本サイト上のご利用履歴よりＰＤＦファイルにて印刷することが可能です。
- アスクルのダンボールもしくは袋でのお届けではありません。
- お客様のご都合によるご注文後の変更・キャンセル・返品・交換はお受けできません。
- 商品のご注文後に商品がお届けできないことが判明した際には、ご注文をキャンセルさせていただくことがあります。
- ご注文後に一時品切れが判明した場合は、入荷次第のお届けとなります。
￥202,400 （税込）
／ ￥184,000 （税抜き）
