￥109,780（税込）
／￥99,800（税抜き）
販売単位：1個
商品仕様1
この商品のバリエーション
「商品仕様1」違いで 全41商品 あります。
お申込番号：WK41197
メーカー：シグマ光機
／型番：TSD-804SRFP
／アズワン／ナビス品番：61-6975-12
| お申込番号 | WK41197 |
|---|---|
| メーカー | シグマ光機 |
| 型番 | TSD-804SRFP |
| 販売単位 | 1個 |

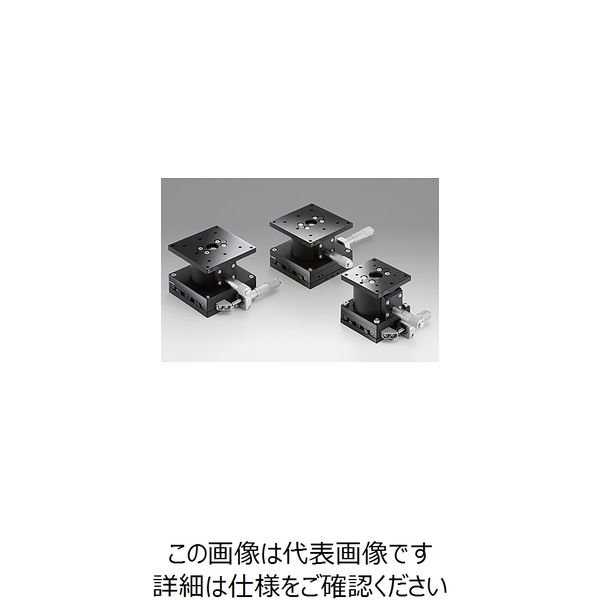

| 商品仕様1 | ●ボールガイドのX軸とフラットZ軸ステージを組合せたXZ軸ステージです。●一般的なマイクロメータヘッドではありませんので、ご注意ください。●ネジピッチ0.25mmで操作する際には、六角レンチまたは別売のツマミ付六角レンチ(KCL)が必要となります。●※Z軸は構造上、ステージ内のバネが負荷に耐え切れず伸びてしまうおそれがあるため天地逆転の方向で設置し使用することができません。●※Z軸はテコの原理を応用した構造のため、移動量の位置により目盛に対する送り量にズレ(マイクロメータヘッド0.5mm/1回転に対して±0.02mm程度)が生じます。●＜＜XZ軸フラットスチールステージ ステージサイズ□80mm＞共通仕様＞●▼テーブル面サイズ:80×80mm●▼移動量:X軸±12.5mm Z軸±5mm●▼移動ガイド:ボールガイド●▼主要材質:鉄●▼表面処理:スーパーブラッククロム+黒つや消し●▼移動精度/真直度:2.5μm●▼許容モーメント荷重/ピッチング:6.9N・m●▼許容モーメント荷重/ローリング:6.9N・m●▼モーメント剛性/ピッチング:0.61″/N・cm●▼モーメント剛性/ローリング:0.57″/N・cm●▼平行度:110μm●＜個別仕様＞●▼マイクロ操作位置:サイド●▼移動量/1回転:0.25mm●▼マイクロメータ最小読取:-●▼耐荷重:39.2N(4.0kgf)●▼質量:2.1kg●RoHS適合品 |
| 価格 | ￥109,780（税込） ／￥99,800（税抜き） |
商品詳細
- 商品仕様1
- ●ボールガイドのX軸とフラットZ軸ステージを組合せたXZ軸ステージです。●一般的なマイクロメータヘッドではありませんので、ご注意ください。●ネジピッチ0.25mmで操作する際には、六角レンチまたは別売のツマミ付六角レンチ(KCL)が必要となります。●※Z軸は構造上、ステージ内のバネが負荷に耐え切れず伸びてしまうおそれがあるため天地逆転の方向で設置し使用することができません。●※Z軸はテコの原理を応用した構造のため、移動量の位置により目盛に対する送り量にズレ(マイクロメータヘッド0.5mm/1回転に対して±0.02mm程度)が生じます。●＜＜XZ軸フラットスチールステージ ステージサイズ□80mm＞共通仕様＞●▼テーブル面サイズ:80×80mm●▼移動量:X軸±12.5mm Z軸±5mm●▼移動ガイド:ボールガイド●▼主要材質:鉄●▼表面処理:スーパーブラッククロム+黒つや消し●▼移動精度/真直度:2.5μm●▼許容モーメント荷重/ピッチング:6.9N・m●▼許容モーメント荷重/ローリング:6.9N・m●▼モーメント剛性/ピッチング:0.61″/N・cm●▼モーメント剛性/ローリング:0.57″/N・cm●▼平行度:110μm●＜個別仕様＞●▼マイクロ操作位置:サイド●▼移動量/1回転:0.25mm●▼マイクロメータ最小読取:-●▼耐荷重:39.2N(4.0kgf)●▼質量:2.1kg●RoHS適合品
※大変申し訳ございません。こちらの商品は沖縄県・離島が配送エリア外となります。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。※こちらの商品は、配送の都合上、個人名および一般住宅へのお届けができかねますのでご了承ください。
直送品のため、以下の点にご注意ください。
- こちらの商品は沖縄県・離島・その他一部地域・山間部で配送追加料金が発生します。地域等によっては、お届けできない場合もございますのでご了承ください。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。
- この商品には、アスクル発行の納品書が同梱されていない場合があります。アスクル発行の納品書をご希望のお客様は、商品到着後、本サイト上のご利用履歴よりＰＤＦファイルにて印刷することが可能です。
- アスクルのダンボールもしくは袋でのお届けではありません。
- お客様のご都合によるご注文後の変更・キャンセル・返品・交換はお受けできません。
- 商品のご注文後に商品がお届けできないことが判明した際には、ご注文をキャンセルさせていただくことがあります。
- ご注文後に一時品切れが判明した場合は、入荷次第のお届けとなります。
￥109,780 （税込）
／ ￥99,800 （税抜き）
比較したい商品を表に並べて、価格やスペック等を簡単に比べることができます。
類似商品と比較
|
|
|
|
|
|
|
|
|
|
|
|
|
| 商品名 |
本商品：シグマ光機 XZ軸フラットスチールステージ サイズ80×80mm TSDー804SRFP 1個 61-6975-12（直送品） |
シグマ光機 XYZ軸アルミクロスローラステージ(垂直) サイズ40×40mm TAMー405SRLFPUU 1個 61-6977-18（直送品） |
シグマ光機 XZ軸アルミクロスローラステージ(垂直) サイズ80×80mm TAMー804CL 1個 61-6975-94（直送品） |
シグマ光機 X軸アルミクロスローラステージ サイズ80×80mm TAMー801SR 1個 61-6971-07（直送品） |
シグマ光機 Z軸アルミクロスローラステージ(垂直) サイズ80×80mm TAMー803L 1個 61-6974-12（直送品） |
シグマ光機 XYZ軸フラットスチールステージ サイズ80×80mm TSDー805SR 1個 61-6976-52（直送品） |
シグマ光機 XY軸アルミクロスローラステージ サイズ80×80mm TAMー802CDM 1個 61-6971-21（直送品） |
|||||
| 価格（税込） |
￥109,780 （税込） |
￥93,830 （税込） |
￥91,080 （税込） |
￥94,930 （税込） |
￥41,800 （税込） |
￥45,540 （税込） |
￥53,130 （税込） |
￥70,840 （税込） |
￥118,580 （税込） |
￥1,056,000 （税込） |
￥161,920 （税込） |
￥142,890 （税込） |
| メーカー |
シグマ光機 |
シグマ光機 |
シグマ光機 |
シグマ光機 |
シグマ光機 |
シグマ光機 |
シグマ光機 |
シグマ光機 |
シグマ光機 |
シグマ光機 |
シグマ光機 |
シグマ光機 |
| ステージ面サイズ |
80×80mm |
40×40mm、60×60mm、65×65mm、80×80mm |
80×80mm |
80×80mm |
80×80mm |
80×80mm |
80×80mm |
80×80mm |
80×80mm |
80×80mm |
80×80mm |
80×80mm |
商品詳細
商品情報を印刷する
ご注意
特別にお届けに日数がかかるなど、お買い上げにあたってご注意いただきたいことがある商品です。 商品詳細画面に情報が記載してありますのでご購入前に商品詳細画面をぜひご確認ください。
返品不可
お客様のご都合による返品はお受けできません。
直送品
出荷元より直接お届けする商品です。一般商品とは別便でお届けとなります。レジ画面に表示されるのはお届け日の目安です。こちらの商品はお客様都合による返品をお受けできません。
| メーカー名 | シグマ光機 | 商品仕様1 | ●ボールガイドのX軸とフラットZ軸ステージを組合せたXZ軸ステージです。●一般的なマイクロメータヘッドではありませんので、ご注意ください。●ネジピッチ0.25mmで操作する際には、六角レンチまたは別売のツマミ付六角レンチ(KCL)が必要となります。●※Z軸は構造上、ステージ内のバネが負荷に耐え切れず伸びてしまうおそれがあるため天地逆転の方向で設置し使用することができません。●※Z軸はテコの原理を応用した構造のため、移動量の位置により目盛に対する送り量にズレ(マイクロメータヘッド0.5mm/1回転に対して±0.02mm程度)が生じます。●＜＜XZ軸フラットスチールステージ ステージサイズ□80mm＞共通仕様＞●▼テーブル面サイズ:80×80mm●▼移動量:X軸±12.5mm Z軸±5mm●▼移動ガイド:ボールガイド●▼主要材質:鉄●▼表面処理:スーパーブラッククロム+黒つや消し●▼移動精度/真直度:2.5μm●▼許容モーメント荷重/ピッチング:6.9N・m●▼許容モーメント荷重/ローリング:6.9N・m●▼モーメント剛性/ピッチング:0.61″/N・cm●▼モーメント剛性/ローリング:0.57″/N・cm●▼平行度:110μm●＜個別仕様＞●▼マイクロ操作位置:サイド●▼移動量/1回転:0.25mm●▼マイクロメータ最小読取:-●▼耐荷重:39.2N(4.0kgf)●▼質量:2.1kg●RoHS適合品 |
|---|---|---|---|
| 備考 | 【返品について】お客様のご都合による返品はお受けできません。 | ||
※免責事項
本サービスでは、サイト上に最新の商品情報を表示するよう努めておりますが、メーカーの都合等により、商品規格・仕様（容量、パッケージ、原材料、原産国など）が変更される場合がございます。このため、実際にお届けする商品とサイト上の商品情報の表記が異なる場合がございますので、ご使用前には必ずお届けした商品の商品ラベルや注意書きをご確認ください。さらに詳細な商品情報が必要な場合は、製造元にお問い合わせください。また、販売単位における「セット」表記は、箱でのお届けをお約束するものではありません。あらかじめご了承ください。
お客様レビュー
投稿されたレビューはありません。お客様のレビューコメントをお待ちしております。
