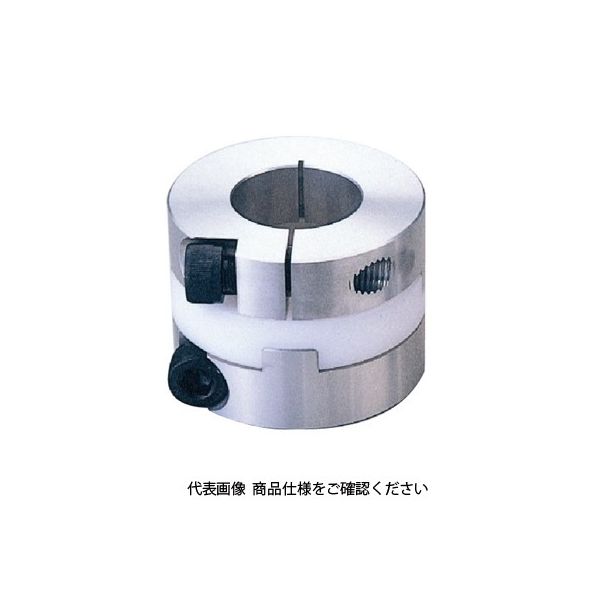

日本ミニチュアカップリング スーパーゼロオルダムカップリング CCZシリーズ CCZ-35
スーパーゼロオルダムカップリングは加工精度の向上でバックラッシュゼロを実現しました。より強く、よりコンパクトな設計のため、今まで使用のできなかった精度の高い機器にも使用できます。慣性モーメントが小さく、捩れ剛性が大きく、電気絶縁性にも富み、しかもメンテナンスフリーで容易に組立・分解のできる扱いやすいカップリングです。
- GD2(N・cm2)
- 5.014
- 伝達トルク(N・cm)
- 1765.2
- 寸法(mm)A
- 35
- ネジレ剛性(N・cm/deg)
- 2150.3
- 寸法(mm)L3
- 6.5
- 寸法(mm)C
- 12
- 許容変位平行変位(mm)
- 2.5
- 1組分重量(gr)
- 82.33
- サイズ
- CCZ-35
- 寸法(mm)L2
- 13
- 材質
- アルミ合金製
- 寸法(mm)E
- 38
- 許容変位角度変位(deg)
- 1.0°
- 寸法(mm)L4
- 6.5
- 止めネジM
- M5
- 慣性モーメント(N・cm2)
- 1.254
- 寸法(mm)L1
- 13
- 寸法(mm)D
- 41
- 止めネジ締付トルク(N・cm)
- 385.1
- 最高回転数(min-1)
- 25000
- 寸法(mm)L5
- 13
- 固定方式
- コレットタイプ
