￥140,250（税込）
／￥127,500（税抜き）
販売単位：1個
お申込番号：P458955

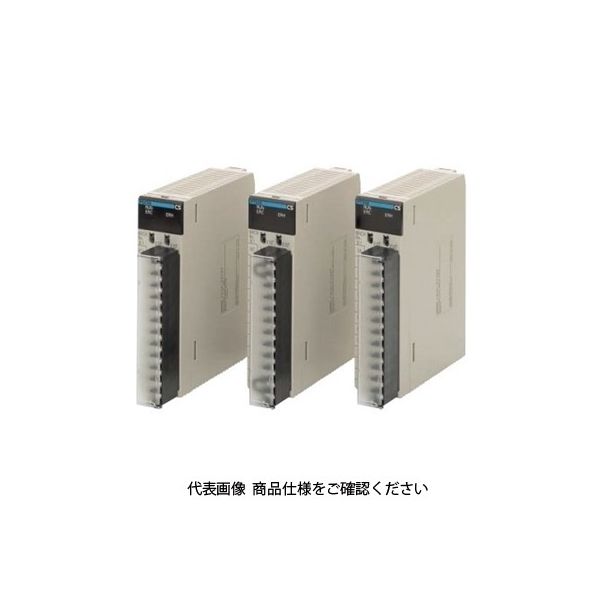

メーカー：オムロン
／型番：CS1W-PDC11
／JANコード：4536854946899
| お申込番号 | P458955 |
|---|---|
| メーカー | オムロン |
| 型番 | CS1W-PDC11 |
| JANコード | 4536854946899 |
| 販売単位 | 1個 |
| 価格 | ￥140,250（税込） ／￥127,500（税抜き） |
商品詳細
- ブランド名
- OMRON
- CPUユニットとのデータ交換エリア(拡張割付メモリエリア)
- ・46Ch/ユニット・CPUユニット→本ユニット：拡張割付メモリエリア設定、調整有効期限管理、ピーク・ボトム検出、トップ・バレイ検出、積分値計測
- CPUユニットとのデータ交換エリア(高機能I/Oユニット割付DMエリア)
- ・100ワード/ユニット・CPUユニット→本ユニット：温度センサ種類、入力レンジ(任意設定)、割付リレーエリアへの測定値格納データのスケーリング、変化率入力レンジ、変化率値格納データのスケーリング、移動平均個数、測定値警報設定値(LL、L、H、HH)、変化率警報設定値(L、H)、ゼロ・スパン調整値、開平演算機能の有無
- CPUユニットとのデータ交換エリア(高機能I/Oユニット割付リレーエリア)
- ・10Ch/ユニット・本ユニット→CPUユニット：各点測定値、各点測定値警報(LL、L、H、HH)、各点変化率値、各点変化率警報(L、H)、各点断線警報、冷接点センサ異常、調整有効期限切れ・予告。
- CPUユニットのサイクルタイムへの影響時間
- 0.3ms
直送品のため、以下の点にご注意ください。
- こちらの商品は沖縄県・離島・その他一部地域・山間部で配送追加料金が発生します。地域等によっては、お届けできない場合もございますのでご了承ください。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。
- この商品には、アスクル発行の納品書が同梱されていない場合があります。アスクル発行の納品書をご希望のお客様は、商品到着後、本サイト上のご利用履歴よりＰＤＦファイルにて印刷することが可能です。
- アスクルのダンボールもしくは袋でのお届けではありません。
- お客様のご都合によるご注文後の変更・キャンセル・返品・交換はお受けできません。
- 商品のご注文後に商品がお届けできないことが判明した際には、ご注文をキャンセルさせていただくことがあります。
- ご注文後に一時品切れが判明した場合は、入荷次第のお届けとなります。
在庫：あり
最寄り倉庫の在庫を表示しています。 「入荷待ち」でも別の倉庫からお届けできる場合もございます。
お届け日は目安になります。詳細なお届け日に関しては、レジ画面にてご確認ください。
お届け日表示について
この出荷元の商品は商品代金に配送料が含まれています。
￥140,250 （税込）
／ ￥127,500 （税抜き）
比較したい商品を表に並べて、価格やスペック等を簡単に比べることができます。
商品詳細
商品情報を印刷する
返品不可
お客様のご都合による返品はお受けできません。
直送品
出荷元より直接お届けする商品です。一般商品とは別便でお届けとなります。レジ画面に表示されるのはお届け日の目安です。こちらの商品はお客様都合による返品をお受けできません。
| メーカー名 | オムロン | ブランド名 | OMRON |
|---|---|---|---|
| CPUユニットとのデータ交換エリア(拡張割付メモリエリア) | ・46Ch/ユニット・CPUユニット→本ユニット：拡張割付メモリエリア設定、調整有効期限管理、ピーク・ボトム検出、トップ・バレイ検出、積分値計測 | CPUユニットとのデータ交換エリア(高機能I/Oユニット割付DMエリア) | ・100ワード/ユニット・CPUユニット→本ユニット：温度センサ種類、入力レンジ(任意設定)、割付リレーエリアへの測定値格納データのスケーリング、変化率入力レンジ、変化率値格納データのスケーリング、移動平均個数、測定値警報設定値(LL、L、H、HH)、変化率警報設定値(L、H)、ゼロ・スパン調整値、開平演算機能の有無 |
| CPUユニットとのデータ交換エリア(高機能I/Oユニット割付リレーエリア) | ・10Ch/ユニット・本ユニット→CPUユニット：各点測定値、各点測定値警報(LL、L、H、HH)、各点変化率値、各点変化率警報(L、H)、各点断線警報、冷接点センサ異常、調整有効期限切れ・予告。 | CPUユニットのサイクルタイムへの影響時間 | 0.3ms |
| ユニットグループ | CSシリーズ高機能I/Oユニット | 入力信号範囲 | ・4～20mA、0～20mA、0～+10V、0～+5V、+1～+5V、0～+1.25V入力時：-15％～115％・ー10～+10V、-5V～+5V、-1.25～+1.25V入力時：-7.5～107.5％ |
| 入力断線振切れ時間 | 約1秒 | 入力断線時の動作 | 4～20mA、+1～+5V時：-15％の測定値を格納。それ以外のレンジの時：0Vまたは0mAが入力された時の同じ測定値を格納。 |
| 入力異常の検出 | 4～20mA、+1～+5Vの時のみチェック。-17.2％(1.25mA、0.3125V)以下、または112.5％(22mA、5.5V)以上の時、異常を検出。 | 占有号機数 | 1号機分(号機No.0～95) |
| 消費電流(26V系) | 0.12A | 消費電流(5V系) | 0.12A |
| 消費電流(電源ユニットより供給) | DC5V 120mA以下、DC26V 120mA以下 | 装着可能位置 | CPU装置、CSシリーズ増設装置(C200H用I/O増設装置およびSYSBUSリモートI/O子局装置には装着不可) |
| 装着可能台数 | 80台(10ユニット×8装置)。1装置(CPU装置または増設装置)に装着される全ユニット(CPUユニットなどを含む)の消費電流の合計が電源ユニットの最大供給電力以下であることを確認してください。 | 設定可能号機No. | 00～95(高機能I/Oユニットの中で重複不可) |
| 設定部 | 前面ロータリスイッチ：号機No.(0～95) | 適用PLC | CSシリーズ |
| 自己診断機能 | 診断結果をLEDで表示 | 外部接続 | 端子台(着脱式) |
| 入力インピーダンス | 電流入力時：250Ω(TYP)、電圧入力時：1MΩ以上 | 入力点数 | 4点 |
| 備考 | 【返品について】お客様のご都合による返品はお受けできません。 | ||
| 商品詳細情報 |
