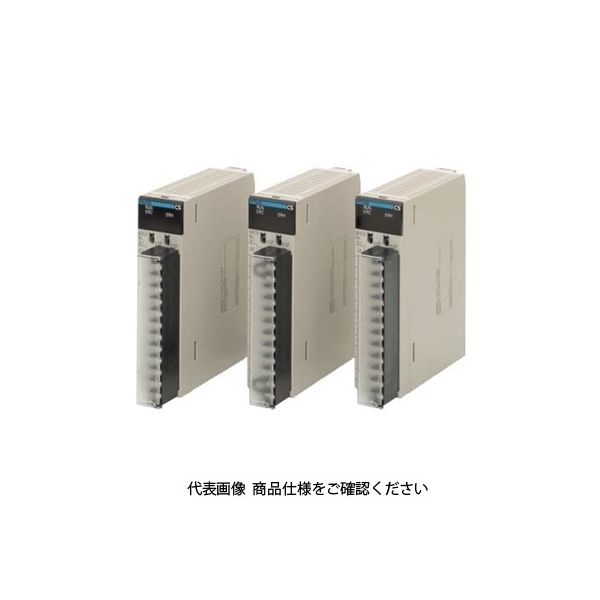

オムロン プロセス入力ユニット(絶縁型直流入力ユニット) CS1WーPDC55 1個（直送品）
￥143,002（税込）
／￥130,002（税抜き）
販売単位：1個
お申込番号：P458956
メーカー：オムロン
／型番：CS1W-PDC55
／JANコード：4547648086288
| お申込番号 | P458956 |
|---|---|
| メーカー | オムロン |
| 型番 | CS1W-PDC55 |
| JANコード | 4547648086288 |
| 販売単位 | 1個 |
| 価格 | ￥143,002（税込） ／￥130,002（税抜き） |
商品詳細
- ブランド名
- OMRON
- CPUユニットとのデータ交換エリア(拡張割付メモリエリア)
- ・1Ch/ユニット・CPUユニット→本ユニット：測定値警報出力
- CPUユニットとのデータ交換エリア(高機能I/Oユニット割付DMエリア)
- ・100ワード/ユニット・CPUユニット→本ユニット：入力信号の種類(各点個別設定)、測定値警報設定値(L、H)、ゼロ・スパン調整値、開平演算の有無
- CPUユニットとのデータ交換エリア(高機能I/Oユニット割付リレーエリア)
- ・10Ch/ユニット・本ユニット→CPUユニット：各点測定値、各点測定値警報(L、H)、変換データ有効フラグ、各点入力異常
- CPUユニットのサイクルタイムへの影響時間
- 0.4ms
直送品のため、以下の点にご注意ください。
- こちらの商品は沖縄県・離島・その他一部地域・山間部で配送追加料金が発生します。地域等によっては、お届けできない場合もございますのでご了承ください。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。
- この商品には、アスクル発行の納品書が同梱されていない場合があります。アスクル発行の納品書をご希望のお客様は、商品到着後、本サイト上のご利用履歴よりＰＤＦファイルにて印刷することが可能です。
- アスクルのダンボールもしくは袋でのお届けではありません。
- お客様のご都合によるご注文後の変更・キャンセル・返品・交換はお受けできません。
- 商品のご注文後に商品がお届けできないことが判明した際には、ご注文をキャンセルさせていただくことがあります。
- ご注文後に一時品切れが判明した場合は、入荷次第のお届けとなります。
在庫切れです（次回入荷日未定）
商品詳細
商品情報を印刷する
返品不可
お客様のご都合による返品はお受けできません。
直送品
出荷元より直接お届けする商品です。一般商品とは別便でお届けとなります。レジ画面に表示されるのはお届け日の目安です。こちらの商品はお客様都合による返品をお受けできません。
| メーカー名 | オムロン | ブランド名 | OMRON |
|---|---|---|---|
| CPUユニットとのデータ交換エリア(拡張割付メモリエリア) | ・1Ch/ユニット・CPUユニット→本ユニット：測定値警報出力 | CPUユニットとのデータ交換エリア(高機能I/Oユニット割付DMエリア) | ・100ワード/ユニット・CPUユニット→本ユニット：入力信号の種類(各点個別設定)、測定値警報設定値(L、H)、ゼロ・スパン調整値、開平演算の有無 |
| CPUユニットとのデータ交換エリア(高機能I/Oユニット割付リレーエリア) | ・10Ch/ユニット・本ユニット→CPUユニット：各点測定値、各点測定値警報(L、H)、変換データ有効フラグ、各点入力異常 | CPUユニットのサイクルタイムへの影響時間 | 0.4ms |
| CPUユニット取込み最大時間 | 変換周期+CPUユニット1サイクル | ユニットグループ | CSシリーズ高機能I/Oユニット |
| 信号レンジ | 4～20mA、0～10V、0～5V、1～5V | 入力信号種類 | 0～10V、0～5V、1～5V、4～20mAから各点選択可能。未使用設定可能。入力信号種類、工業単位へのスケーリングは、各々8点個別。 |
| 入力信号範囲 | 各レンジともー5～+105％ | 割付リレーエリアへの格納データ | 測定データに対して、順に以下の(1)から(4)の処理をした値を、16進4桁(BIN値)で、割付リレーエリアへ格納する。(1)スケーリング→(2)ゼロ・スパン調整→(3)開平演算→(4)出力制限。 |
| 占有号機数 | 1号機分(号機No.0～95) | 号機No.設定スイッチ | 00～95 |
| 変換周期 | 250ms/8点 | 工業単位でのユーザ定義のスケーリング | 4～20mA、1～5Vなどの上記信号に対してスケーリング(最小値と最大値に対するデータ任意設定)をすることが必要(8点個別)。入力信号種類、工業単位へのスケーリングは、各々8点個別。 |
| 消費電流(26V系) | 0.06A | 消費電流(5V系) | 0.18A |
| 消費電流(電源ユニットより供給) | DC5V 180mA以下、DC26V 60mA以下 | 精度(25℃) | フルスケールに対して±0.3％ |
| 装着可能位置 | CPU装置、CSシリーズ増設装置(C200H用I/O増設装置およびSYSBUSリモートI/O子局装置には装着不可) | 装着可能台数 | 80台(10ユニット×8装置)。1装置(CPU装置または増設装置)に装着される全ユニット(CPUユニットなどを含む)の消費電流の合計が電源ユニットの最大供給電力以下であることを確認してください。 |
| 設定可能号機No. | 00～95(高機能I/Oユニットの中で重複不可) | 設定部 | 前面ロータリスイッチ：号機No.(0～95) |
| 適用PLC | CSシリーズ | ウォームアップ時間 | 10分 |
| 外部接続端子 | 24点着脱式端子台(レバー式)(M3ネジ、適正締め付けトルク0.5N・m) | 構造 | ベース取付形、シングル・サイズ |
| 分解能 | フルスケールに対して1/16000 | 変換速度 | 250ms/8点 |
| 自己診断機能 | 診断結果をLEDで表示 | 外部接続 | 端子台(着脱式) |
| 入力インピーダンス | 電流入力時：250Ω、電圧入力時：1MΩ以上 | 入力点数 | 8点 |
| 表示部 | 前面：LED3個(正常動作中、ユニットが検知する異常、CPUユニットが検知する異常) | 入力異常検知 | 各点の入力レンジに対し、-5～+105％を超えた場合にセンサ異常を検知し、センサ異常検知フラグをON。 |
| 備考 | 【返品について】お客様のご都合による返品はお受けできません。 | ||
| 商品詳細情報 |
