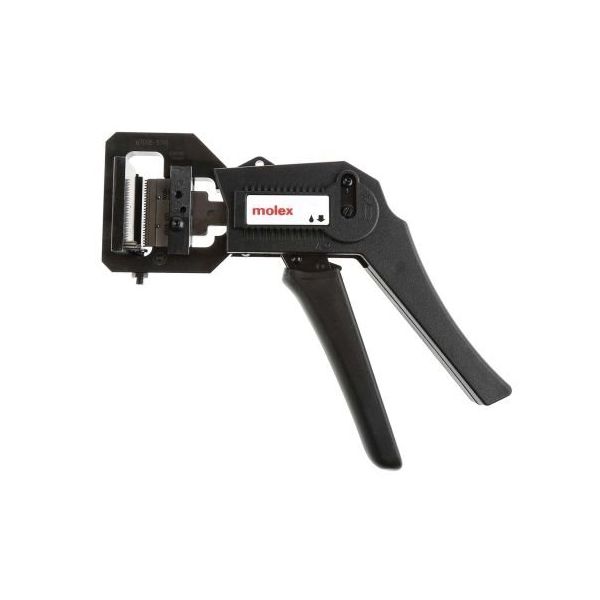

モレックス Molex 69008ー1090 IDC工具 1個（直送品）
￥238,253（税込）
／￥216,594（税抜き）
販売単位：1個
お申込番号：PU53244
メーカー：モレックス
／型番：69008-1090
| お申込番号 | PU53244 |
|---|---|
| メーカー | モレックス |
| 型番 | 69008-1090 |
| 販売単位 | 1個 |
| 価格 | ￥238,253（税込） ／￥216,594（税抜き） |
商品詳細
- 商品仕様1
- ●Molex IDC終端処理手動圧着工具(Feed-Thru及びFeed-Toハーネス用). Molexの手動IDC (絶縁変位コネクタ)終端処理工具です。高品質素材製で、IDCコネクタを配線ハーネスに終端処理できるように設計されています。この工具は、未終端ワイヤハーネス(Feed-To)と、片方が終端済みのワイヤハーネス(Feed-Thru)の両方に対応します。終端済みワイヤハーネスは、単純に工具に挿入することで反対側の端を終端処理できます。この手動工具は、ハンドル、ラチェット機構、及びヘッドをフレームの形で構成し、トラック、ブラケット、挿入ブレード、及びプッシャーを支えることで、終端処理時にコネクタとハーネスの位置を合わせるようになっています。. ラチェット機構. このラチェットは、一定の加圧力に設定済みで、ハンドルが完全に閉じて終端処理が完了するまでロックされたままになります。圧着サイクルが完了すると、ばねでハンドルが開きます。ラチェットにより、一貫した質の高い終端処理を繰り返し行えます。ジャミングや端子のずれが発生した場合は、緊急ラチェットリリースレバーを押すことで、ハンドルを簡単に開くことができます。. 挿入ブレード. この工具の挿入ブレードは、対応コネクタシリーズが両側にはっきりとマークされ、特定のコネクタ端子に合わせる歯もあります。このブレードは、手動工具のプッシャーに取り付けます。ハーネスが「Feed-Thru」か「Feed-To」かに応じてブレードの向きを変える必要があります。. 調整可能な止めねじ. 止めねじの目的は、コネクタの端子を挿入ブレードの歯に合わせることです。止めねじは、必要に応じて、ロックナットを緩めてねじを回すことで調整できます。. 調整可能なケーブルストップブラケット. ケーブルストップブラケットの位置は、終端処理時にハーネスとコネクタの位置を合わせ、保持します。Feed-ThruとFeed-Toフィードの両方の終端処理に対応できるように、ケーブルストップは簡単に回せるようになっています。. ハンドルの加圧力を調整可能. 時間が経つにつれて、厳密な終端条件を得るために、ハンドルのプリセット加圧力の調整が必要になる場合があります。
- 商品仕様2
- 番号付きの設定ホイールをドライバで反時計回り又は時計回りに回して、ダイヤル上で次に大きな番号に設定します。. 主な特長と利点. 高品質素材製 Feed-ThruとFeed-Toの両方のワイヤハーネスの終端処理に対応 確実に完全な終端処理ができるラチェット機構 緊急ラチェットリリースレバー わかりやすいマークの付いた挿入ブレード 正確な位置合わせと位置決めが可能な止めねじとストップブラケット ハンドル力を調整できるため、継続的なツール調整が可能. 用途. このIDC手動終端処理工具は、少量のプロトタイプや現場修理用途向けに設計されています。. 質問と回答. このIDC終端処理工具にはどの端子を使用できますか この手動工具は、26又は28 AWGのフラットケーブルを、回路数4～26のMolex 1.27 mmピッチPicoFlex PF-50低プロファイルIDCレセプタクルコネクタに終端処理するように設計されています。 この工具にはスペアがありますか はい、メインスプリングがあります。
※こちらの商品は、配送の都合上、個人名および一般住宅へのお届けができかねますのでご了承ください。※こちらの商品は沖縄県・離島・その他一部地域・山間部で配送追加料金が発生します。地域等によっては、お届けできない場合もございますのでご了承ください。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。
直送品のため、以下の点にご注意ください。
- こちらの商品は沖縄県・離島・その他一部地域・山間部で配送追加料金が発生します。地域等によっては、お届けできない場合もございますのでご了承ください。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。
- この商品には、アスクル発行の納品書が同梱されていない場合があります。アスクル発行の納品書をご希望のお客様は、商品到着後、本サイト上のご利用履歴よりＰＤＦファイルにて印刷することが可能です。
- アスクルのダンボールもしくは袋でのお届けではありません。
- お客様のご都合によるご注文後の変更・キャンセル・返品・交換はお受けできません。
- 商品のご注文後に商品がお届けできないことが判明した際には、ご注文をキャンセルさせていただくことがあります。
- ご注文後に一時品切れが判明した場合は、入荷次第のお届けとなります。
在庫：わずか
最寄り倉庫の在庫を表示しています。 「入荷待ち」でも別の倉庫からお届けできる場合もございます。
お届け日は目安になります。詳細なお届け日に関しては、レジ画面にてご確認ください。
お届け日表示について
この出荷元の商品は商品代金に配送料が含まれています。
￥238,253 （税込）
／ ￥216,594 （税抜き）
比較したい商品を表に並べて、価格やスペック等を簡単に比べることができます。
商品詳細
商品情報を印刷する
ご注意
特別にお届けに日数がかかるなど、お買い上げにあたってご注意いただきたいことがある商品です。 商品詳細画面に情報が記載してありますのでご購入前に商品詳細画面をぜひご確認ください。
返品不可
お客様のご都合による返品はお受けできません。
直送品
出荷元より直接お届けする商品です。一般商品とは別便でお届けとなります。レジ画面に表示されるのはお届け日の目安です。こちらの商品はお客様都合による返品をお受けできません。
| メーカー名 | モレックス | 商品仕様1 | ●Molex IDC終端処理手動圧着工具(Feed-Thru及びFeed-Toハーネス用). Molexの手動IDC (絶縁変位コネクタ)終端処理工具です。高品質素材製で、IDCコネクタを配線ハーネスに終端処理できるように設計されています。この工具は、未終端ワイヤハーネス(Feed-To)と、片方が終端済みのワイヤハーネス(Feed-Thru)の両方に対応します。終端済みワイヤハーネスは、単純に工具に挿入することで反対側の端を終端処理できます。この手動工具は、ハンドル、ラチェット機構、及びヘッドをフレームの形で構成し、トラック、ブラケット、挿入ブレード、及びプッシャーを支えることで、終端処理時にコネクタとハーネスの位置を合わせるようになっています。. ラチェット機構. このラチェットは、一定の加圧力に設定済みで、ハンドルが完全に閉じて終端処理が完了するまでロックされたままになります。圧着サイクルが完了すると、ばねでハンドルが開きます。ラチェットにより、一貫した質の高い終端処理を繰り返し行えます。ジャミングや端子のずれが発生した場合は、緊急ラチェットリリースレバーを押すことで、ハンドルを簡単に開くことができます。. 挿入ブレード. この工具の挿入ブレードは、対応コネクタシリーズが両側にはっきりとマークされ、特定のコネクタ端子に合わせる歯もあります。このブレードは、手動工具のプッシャーに取り付けます。ハーネスが「Feed-Thru」か「Feed-To」かに応じてブレードの向きを変える必要があります。. 調整可能な止めねじ. 止めねじの目的は、コネクタの端子を挿入ブレードの歯に合わせることです。止めねじは、必要に応じて、ロックナットを緩めてねじを回すことで調整できます。. 調整可能なケーブルストップブラケット. ケーブルストップブラケットの位置は、終端処理時にハーネスとコネクタの位置を合わせ、保持します。Feed-ThruとFeed-Toフィードの両方の終端処理に対応できるように、ケーブルストップは簡単に回せるようになっています。. ハンドルの加圧力を調整可能. 時間が経つにつれて、厳密な終端条件を得るために、ハンドルのプリセット加圧力の調整が必要になる場合があります。 |
|---|---|---|---|
| 商品仕様2 | 番号付きの設定ホイールをドライバで反時計回り又は時計回りに回して、ダイヤル上で次に大きな番号に設定します。. 主な特長と利点. 高品質素材製 Feed-ThruとFeed-Toの両方のワイヤハーネスの終端処理に対応 確実に完全な終端処理ができるラチェット機構 緊急ラチェットリリースレバー わかりやすいマークの付いた挿入ブレード 正確な位置合わせと位置決めが可能な止めねじとストップブラケット ハンドル力を調整できるため、継続的なツール調整が可能. 用途. このIDC手動終端処理工具は、少量のプロトタイプや現場修理用途向けに設計されています。. 質問と回答. このIDC終端処理工具にはどの端子を使用できますか この手動工具は、26又は28 AWGのフラットケーブルを、回路数4～26のMolex 1.27 mmピッチPicoFlex PF-50低プロファイルIDCレセプタクルコネクタに終端処理するように設計されています。 この工具にはスペアがありますか はい、メインスプリングがあります。 | ||
| 備考 | 【返品について】お客様のご都合による返品はお受けできません。 | ||
