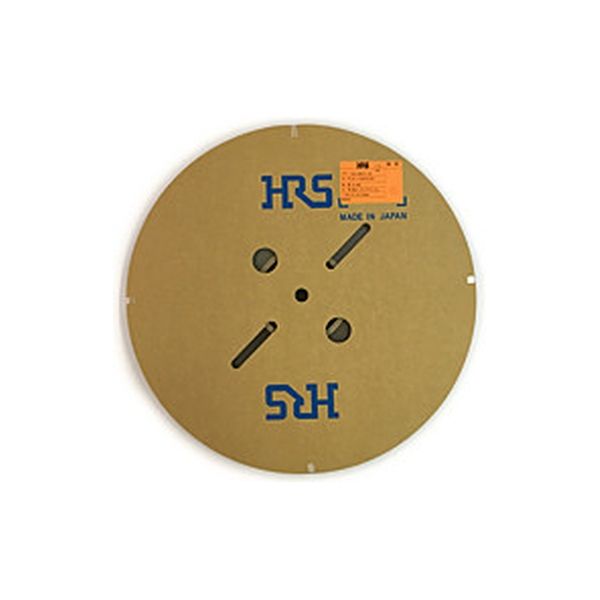

ヒロセ電機 2.5mm ピッチ・完全ロック・プラグ用圧着端子 リール 金 DF1E-2428PCFA 1リール（10000個/巻）（直送品）
￥54,705（税込）
／￥49,732（税抜き）
販売単位：1リール（10000個/巻）
この商品のバリエーション
「メーカー品番」違いで 全3商品 あります。
お申込番号：RU93514
メーカー：ヒロセ電機
／型番：DF1E-2428PCFA
| お申込番号 | RU93514 |
|---|---|
| メーカー | ヒロセ電機 |
| 型番 | DF1E-2428PCFA |
| 販売単位 | 1リール（10000個/巻） |
| メーカー品番 | DF1E-2428PCFA |
| 価格 | ￥54,705（税込） ／￥49,732（税抜き） |
商品詳細
- メーカー品番
- DF1E-2428PCFA
- 寸法
- 【寸法図を画像掲載しております】18.9mm、0.68mm、0.64mm
- 保存温度範囲
- -10 ～ +60℃（梱包状態の未使用品に適用します。）
- 定格電流
- 20 ～ 24 AWG：3A/pin、26 AWG：2A/pin、28 AWG：1A/pin、30 AWG：0.5A/pin（定格電流は、 使用する電線サイズにより異なります。ヘッダーの定格は 3A です。）
- 定格電圧
- 250V AC/DC
※大変申し訳ございません。こちらの商品は沖縄県・離島・一部山間部が配送エリア外となります。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。※こちらの商品は、配送の都合上、個人名および一般住宅へのお届けができかねますのでご了承ください。
直送品のため、以下の点にご注意ください。
- この商品には、アスクル発行の納品書が同梱されていない場合があります。アスクル発行の納品書をご希望のお客様は、商品到着後、本サイト上のご利用履歴よりＰＤＦファイルにて印刷することが可能です。
- アスクルのダンボールもしくは袋でのお届けではありません。
- お客様のご都合によるご注文後の変更・キャンセル・返品・交換はお受けできません。
- 商品のご注文後に商品がお届けできないことが判明した際には、ご注文をキャンセルさせていただくことがあります。
- ご注文後に一時品切れが判明した場合は、入荷次第のお届けとなります。
￥54,705 （税込）
／ ￥49,732 （税抜き）
比較したい商品を表に並べて、価格やスペック等を簡単に比べることができます。
商品詳細
商品情報を印刷する
ご注意
特別にお届けに日数がかかるなど、お買い上げにあたってご注意いただきたいことがある商品です。 商品詳細画面に情報が記載してありますのでご購入前に商品詳細画面をぜひご確認ください。
返品不可
お客様のご都合による返品はお受けできません。
直送品
出荷元より直接お届けする商品です。一般商品とは別便でお届けとなります。レジ画面に表示されるのはお届け日の目安です。こちらの商品はお客様都合による返品をお受けできません。
| 商品の特徴 | ●完全ロック機能をプラス●圧着端子の固定力アップ、及び半挿入を防止●誤挿入防止●ピンヘッダーにはガラス強化樹脂を採用し、熱収縮に よるはんだクラック防止対策を行っています。 | ||
|---|---|---|---|
| メーカー名 | ヒロセ電機 | シリーズ名 | DF1Eシリーズ |
| メーカー品番 | DF1E-2428PCFA | 寸法 | 【寸法図を画像掲載しております】18.9mm、0.68mm、0.64mm |
| 保存温度範囲 | -10 ～ +60℃（梱包状態の未使用品に適用します。） | 定格電流 | 20 ～ 24 AWG：3A/pin、26 AWG：2A/pin、28 AWG：1A/pin、30 AWG：0.5A/pin（定格電流は、 使用する電線サイズにより異なります。ヘッダーの定格は 3A です。） |
| 定格電圧 | 250V AC/DC | 使用温度範囲 | -35 ～ +85℃（通電時の温度上昇を含みます。） |
| 絶縁抵抗 | 1000MΩ以上（500V DC で測定） | 耐振性 | 1μs 以上の瞬断がないこと。（周波数 10 ～ 55Hz、 片振幅 0.75mm、 3 方向、 2h） |
| 接触抵抗 | 30mΩ以下（20mV 以下、 1mA で測定） | 耐電圧 | 絶縁破壊のないこと （650V AC の電圧を 1 分間印加する） |
| 耐湿性 | 30mΩ以下（温度 40± 2℃、 湿度 90 ～ 95％、 96 時間放置） | 結線方式 | Crimping |
| 温度サイクル | 30mΩ以下（-55℃ ： 30 分→ +5 ～ +35℃ ： 5 分→ +85℃ ： 30 分→ +5 ～ +35℃ ： 5 分）5 サイクル | 材質（色/処理） | 端子：りん青同（すずめっき又は金めっき） |
| 備考 | 【返品について】お客様のご都合による返品はお受けできません。写真はイメージ画像です。 | ||
