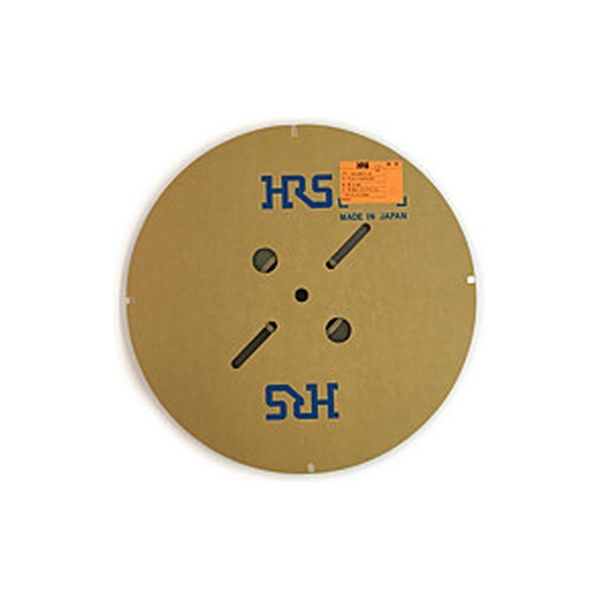

ヒロセ電機 3.96mmピッチ 内部電源用防水スリム中継 ソケット用圧着端子 すず DF63W-1618SCF 1リール（4000個/巻）（直送品）
￥41,398（税込）
／￥37,635（税抜き）
販売単位：1リール（4000個/巻）
お申込番号：RU93918
メーカー：ヒロセ電機
／型番：DF63W-1618SCF
| お申込番号 | RU93918 |
|---|---|
| メーカー | ヒロセ電機 |
| 型番 | DF63W-1618SCF |
| 販売単位 | 1リール（4000個/巻） |
| 価格 | ￥41,398（税込） ／￥37,635（税抜き） |
商品詳細
- 寸法
- 【寸法図を画像掲載しております】17.65mm、2.02mm、2.33mm
- 定格電流
- 2極：AWG＃16（14A）AWG＃18（11A）AWG＃20（9A）AWG＃22（8A）、3極：AWG＃16（13A）AWG＃18（10A）AWG＃20（8A）AWG＃22（7A）、2極：AWG＃16（12A）AWG＃18（9A）AWG＃20（7A）AWG＃22（6A）記載された電流値を全ピンに流した場合の許容電流となります。 定格以上の電流を複数回路に分岐して通電する場合、定格以上の通電となることがありますのでご注意ください。
- 使用温度範囲
- -40～ +105℃（通電時の温度上昇を含みます。）
- 定格電圧
- AC/DC 630V
- 保存温度範囲
- -10 ～ +60℃（ここでの保存とは、基板搭載前の未使用品に対する長期保管状態を表わします。 基板搭載後の無通電状態及び、輸送時などの一時保管状態では、使用温湿度範囲が適用されます。）
※大変申し訳ございません。こちらの商品は沖縄県・離島・一部山間部が配送エリア外となります。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。※こちらの商品は、配送の都合上、個人名および一般住宅へのお届けができかねますのでご了承ください。
直送品のため、以下の点にご注意ください。
- この商品には、アスクル発行の納品書が同梱されていない場合があります。アスクル発行の納品書をご希望のお客様は、商品到着後、本サイト上のご利用履歴よりＰＤＦファイルにて印刷することが可能です。
- アスクルのダンボールもしくは袋でのお届けではありません。
- お客様のご都合によるご注文後の変更・キャンセル・返品・交換はお受けできません。
- 商品のご注文後に商品がお届けできないことが判明した際には、ご注文をキャンセルさせていただくことがあります。
- ご注文後に一時品切れが判明した場合は、入荷次第のお届けとなります。
￥41,398 （税込）
／ ￥37,635 （税抜き）
比較したい商品を表に並べて、価格やスペック等を簡単に比べることができます。
商品詳細
商品情報を印刷する
ご注意
特別にお届けに日数がかかるなど、お買い上げにあたってご注意いただきたいことがある商品です。 商品詳細画面に情報が記載してありますのでご購入前に商品詳細画面をぜひご確認ください。
返品不可
お客様のご都合による返品はお受けできません。
直送品
出荷元より直接お届けする商品です。一般商品とは別便でお届けとなります。レジ画面に表示されるのはお届け日の目安です。こちらの商品はお客様都合による返品をお受けできません。
| 商品の特徴 | ●最大14Ａ通電可能●狭所配線に適した、スリムで滑らかな外形●嵌合状態にてIP67対応 | ||
|---|---|---|---|
| メーカー名 | ヒロセ電機 | シリーズ名 | DF63Wシリーズ |
| 寸法 | 【寸法図を画像掲載しております】17.65mm、2.02mm、2.33mm | 定格電流 | 2極：AWG＃16（14A）AWG＃18（11A）AWG＃20（9A）AWG＃22（8A）、3極：AWG＃16（13A）AWG＃18（10A）AWG＃20（8A）AWG＃22（7A）、2極：AWG＃16（12A）AWG＃18（9A）AWG＃20（7A）AWG＃22（6A）記載された電流値を全ピンに流した場合の許容電流となります。 定格以上の電流を複数回路に分岐して通電する場合、定格以上の通電となることがありますのでご注意ください。 |
| 使用温度範囲 | -40～ +105℃（通電時の温度上昇を含みます。） | 定格電圧 | AC/DC 630V |
| 保存温度範囲 | -10 ～ +60℃（ここでの保存とは、基板搭載前の未使用品に対する長期保管状態を表わします。 基板搭載後の無通電状態及び、輸送時などの一時保管状態では、使用温湿度範囲が適用されます。） | 接触抵抗 | 10ｍΩ以下（20mV以下、100mA （DC又は1,000Hz）で測定する） |
| 耐振性 | 1μs以上の瞬断がないこと（ 周波数 10～55Hz、片振幅 0.75mm、3方向 各10サイクル） | 耐電圧 | せん絡・絶縁破壊がないこと（AC1,500Vを1分間印加する） |
| 絶縁抵抗 | 1,000MΩ以上（DC500Vで測定） | 結線方式 | Crimping |
| 材質（色/処理） | 端子：銅合金（すずめっき） | 耐湿性 | 接触抵抗： 20ｍΩ以下 絶縁抵抗： 500MΩ以上(温度 40±2℃、湿度 90～95%、96時間放置) |
| 温度サイクル | 接触抵抗： 20ｍΩ以下 絶縁抵抗： 1,000MΩ以上（ー55℃ : 30分 → 5～35℃ : 2～3分 → 105℃ : 30分→5～35℃ : 2～3分、5サイクル） | ||
| 備考 | 【返品について】お客様のご都合による返品はお受けできません。写真はイメージ画像です。 | ||
