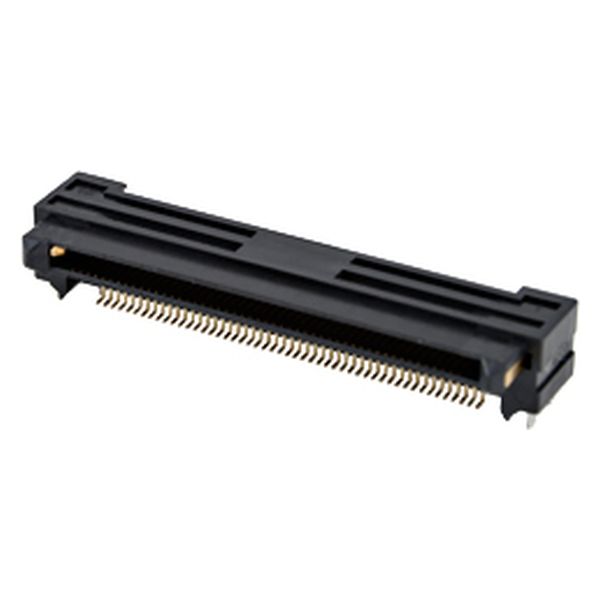

ヒロセ電機 高速伝送対応 0.8mmピッチ 基板間接続用 ストレートヘッダー FX18-80P-0.8SV 1個（直送品）
￥276（税込）
／￥251（税抜き）
販売単位：1個
この商品のバリエーション
「寸法」違いで 全6商品 あります。
お申込番号：RU94025
メーカー：ヒロセ電機
／型番：FX18-80P-0.8SV
| お申込番号 | RU94025 |
|---|---|
| メーカー | ヒロセ電機 |
| 型番 | FX18-80P-0.8SV |
| 販売単位 | 1個 |
| 寸法 | 【寸法図を画像掲載しております】 幅：7.8mm 長さ：43.9mm 高さ：8.65mm |
| 価格 | ￥276（税込） ／￥251（税抜き） |
商品詳細
- 寸法
- 【寸法図を画像掲載しております】 幅：7.8mm 長さ：43.9mm 高さ：8.65mm
- 定格電圧
- AC100V
- 定格電流
- 0.5A（信号部）3.0A（MF端子部）1端子当たりの定格電流となります。
- 使用温度範囲
- -55～+85℃（通電時の温度上昇を含みます。）
- 極数
- 80
※大変申し訳ございません。こちらの商品は沖縄県・離島・一部山間部が配送エリア外となります。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。※こちらの商品は、配送の都合上、個人名および一般住宅へのお届けができかねますのでご了承ください。
直送品のため、以下の点にご注意ください。
- この商品には、アスクル発行の納品書が同梱されていない場合があります。アスクル発行の納品書をご希望のお客様は、商品到着後、本サイト上のご利用履歴よりＰＤＦファイルにて印刷することが可能です。
- アスクルのダンボールもしくは袋でのお届けではありません。
- お客様のご都合によるご注文後の変更・キャンセル・返品・交換はお受けできません。
- 商品のご注文後に商品がお届けできないことが判明した際には、ご注文をキャンセルさせていただくことがあります。
- ご注文後に一時品切れが判明した場合は、入荷次第のお届けとなります。
お届け日は目安になります。詳細なお届け日に関しては、レジ画面にてご確認ください。
お届け日表示について
この出荷元の商品のご注文合計金額が￥5,000(税込)以上で、配送料￥770(税込)が当社負担になります。
￥276 （税込）
／ ￥251 （税抜き）
比較したい商品を表に並べて、価格やスペック等を簡単に比べることができます。
商品詳細
商品情報を印刷する
ご注意
特別にお届けに日数がかかるなど、お買い上げにあたってご注意いただきたいことがある商品です。 商品詳細画面に情報が記載してありますのでご購入前に商品詳細画面をぜひご確認ください。
返品不可
お客様のご都合による返品はお受けできません。
直送品
出荷元より直接お届けする商品です。一般商品とは別便でお届けとなります。レジ画面に表示されるのはお届け日の目安です。こちらの商品はお客様都合による返品をお受けできません。
| 商品の特徴 | ●多彩な用途に使用可能な MF 端子●多彩な用途に使用可能な MF 端子●コネクタ両サイドに基板への固定を強固にするディップ端子を配置していますので上下・左右への耐こじり性に優れています。 | ||
|---|---|---|---|
| メーカー名 | ヒロセ電機 | シリーズ名 | FX18シリーズ |
| 寸法 | 【寸法図を画像掲載しております】 幅：7.8mm 長さ：43.9mm 高さ：8.65mm | 定格電圧 | AC100V |
| 定格電流 | 0.5A（信号部）3.0A（MF端子部）1端子当たりの定格電流となります。 | 使用温度範囲 | -55～+85℃（通電時の温度上昇を含みます。） |
| 極数 | 80 | 耐振性 | 1μs以上の電気的瞬断がないこと（周波数10～55Hz、片振幅0.75mm、1サイクル5分間3軸方向各10サイクル） |
| 絶縁抵抗 | 1000MΩ以上（DC250Vで測定） | 保存温度範囲 | -10 ～ +60℃（ここでの保存とは、基板搭載前の未使用品に対する長期保管状態を表します。） |
| 接触抵抗 | 90mΩ以下（100mAで測定） | 耐電圧 | せん絡・絶縁破壊がないこと（AC300Vで1分間通電） |
| 耐湿性 | 接触抵抗100mΩ以下 絶縁抵抗1000MΩ以上（温度40℃、湿度90～95%中に96時間放置） | 温度サイクル | 接触抵抗100mΩ以下絶縁抵抗1000MΩ以上（温度 -55 → 85℃ 時間 30 → 30分を5サイクル） |
| 実装形態 | SMT,THR | 材質（色/処理） | 絶縁物：ポリアミド樹脂（クロ）UL94V-0、信号端子：りん青銅（接触部： 金めっき 実装部： 金めっき）、MF 端子： りん青銅（接触部： 金めっき 実装部： 純すずめっき） |
| 備考 | 【返品について】お客様のご都合による返品はお受けできません。写真は代表画像です。 | ||
