￥170,830（税込）
／￥155,300（税抜き）
販売単位：1個
この商品のバリエーション
「移動精度/ピッチング」「移動精度/真直度」違いで 全8商品 あります。
お申込番号：WK29132
メーカー：シグマ光機
／型番：TAMC-20201-M6
／アズワン／ナビス品番：61-6971-75
| お申込番号 | WK29132 |
|---|---|
| メーカー | シグマ光機 |
| 型番 | TAMC-20201-M6 |
| 販売単位 | 1個 |
| 移動精度/ピッチング | 60″ |
| 移動精度/真直度 | 4μm |
| 価格 | ￥170,830（税込） ／￥155,300（税抜き） |

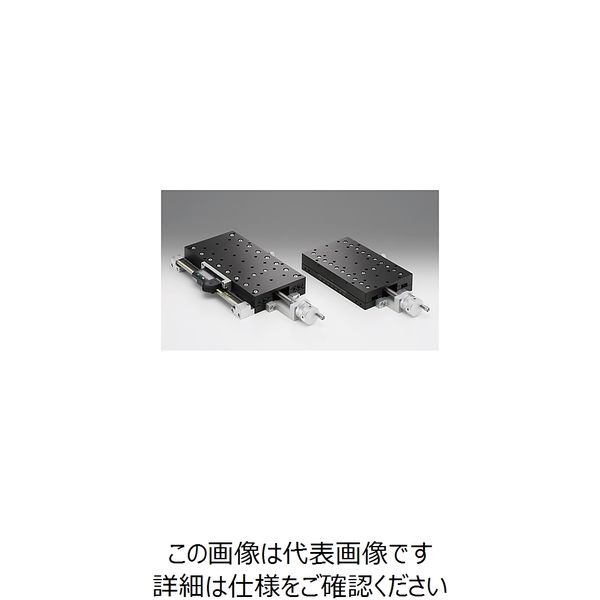

商品詳細
- 商品仕様1
- ●アルミ製のステージ本体にクロスローラーガイドを使用した、ステージ面が長方形の軽量で高精度な直動ステージです。●駆動はネジ送り方式(2mmピッチ)で、調整ハンドルを使用し、少ない負荷でスーズにステージを移動させることが可能です。●標準タイプのものは、ステージ側面に最小読取1mmのスケール付、ハンドル側に1回転100分割のスール付(最小読取20μm)です。●標準タイプのものは、ステージ側面に最小読取1mmのスケール付、ハンドル側に1回転100分割のスケール付(最小読取20μm)です。●TAMC-20201(LS)は、□180mmと□175mmの両ホールパターン対応となりましたので、25mmピッチの定盤に直接取り付けることが可能となりました。●品番末尾がLSタイプのものは、デジタル表示スケールを使用したもので、最小読取は10μmです。●デジタル表示スケールには、リセット機能と電源OFFにしても直前の数値を記憶している機能(OFFにする直前の数値を再表示)があります。●RoHS適合品
- 許容モーメント荷重/ローリング
- 119N・m
- 耐荷重
- 1176N(120.0Kgf)
- 移動量/1回転
- 2.0mm
- ハンドル操作位置
- センター
※大変申し訳ございません。こちらの商品は沖縄県・離島が配送エリア外となります。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。※こちらの商品は、配送の都合上、個人名および一般住宅へのお届けができかねますのでご了承ください。
直送品のため、以下の点にご注意ください。
- こちらの商品は沖縄県・離島・その他一部地域・山間部で配送追加料金が発生します。地域等によっては、お届けできない場合もございますのでご了承ください。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。
- この商品には、アスクル発行の納品書が同梱されていない場合があります。アスクル発行の納品書をご希望のお客様は、商品到着後、本サイト上のご利用履歴よりＰＤＦファイルにて印刷することが可能です。
- アスクルのダンボールもしくは袋でのお届けではありません。
- お客様のご都合によるご注文後の変更・キャンセル・返品・交換はお受けできません。
- 商品のご注文後に商品がお届けできないことが判明した際には、ご注文をキャンセルさせていただくことがあります。
- ご注文後に一時品切れが判明した場合は、入荷次第のお届けとなります。
￥170,830 （税込）
／ ￥155,300 （税抜き）
比較したい商品を表に並べて、価格やスペック等を簡単に比べることができます。
類似商品と比較
|
|
|
|
|
|
|
| 商品名 |
本商品：X軸ロングアルミクロスローラステージ(大型)ーM6ー サイズ200×200mm 1176N(120.0kgf) TAMCー20201ーM6（直送品） |
シグマ光機 Z軸フラットスチールステージ サイズ100×100mm TSDー1003 1個 61-6972-83（直送品） |
||||
| 価格（税込） |
￥170,830 （税込） |
￥94,930 （税込） |
￥546,606 （税込） |
￥256,905 （税込） |
￥349,828 （税込） |
￥612,198 （税込） |
| メーカー |
シグマ光機 |
シグマ光機 |
中央精機 |
中央精機 |
中央精機 |
中央精機 |
| 質量 |
3.5Kg |
3.5Kg |
3.5kg |
3.1kg |
3kg |
3.1kg |
商品詳細
商品情報を印刷する
ご注意
特別にお届けに日数がかかるなど、お買い上げにあたってご注意いただきたいことがある商品です。 商品詳細画面に情報が記載してありますのでご購入前に商品詳細画面をぜひご確認ください。
返品不可
お客様のご都合による返品はお受けできません。
直送品
出荷元より直接お届けする商品です。一般商品とは別便でお届けとなります。レジ画面に表示されるのはお届け日の目安です。こちらの商品はお客様都合による返品をお受けできません。
| メーカー名 | シグマ光機 | 商品仕様1 | ●アルミ製のステージ本体にクロスローラーガイドを使用した、ステージ面が長方形の軽量で高精度な直動ステージです。●駆動はネジ送り方式(2mmピッチ)で、調整ハンドルを使用し、少ない負荷でスーズにステージを移動させることが可能です。●標準タイプのものは、ステージ側面に最小読取1mmのスケール付、ハンドル側に1回転100分割のスール付(最小読取20μm)です。●標準タイプのものは、ステージ側面に最小読取1mmのスケール付、ハンドル側に1回転100分割のスケール付(最小読取20μm)です。●TAMC-20201(LS)は、□180mmと□175mmの両ホールパターン対応となりましたので、25mmピッチの定盤に直接取り付けることが可能となりました。●品番末尾がLSタイプのものは、デジタル表示スケールを使用したもので、最小読取は10μmです。●デジタル表示スケールには、リセット機能と電源OFFにしても直前の数値を記憶している機能(OFFにする直前の数値を再表示)があります。●RoHS適合品 |
|---|---|---|---|
| 許容モーメント荷重/ローリング | 119N・m | 耐荷重 | 1176N(120.0Kgf) |
| 移動量/1回転 | 2.0mm | ハンドル操作位置 | センター |
| 許容モーメント荷重/ヨーイング | 113N・m | 質量 | 3.5Kg |
| 移動量 | ±50mm | 移動精度/真直度 | 4μm |
| 許容モーメント荷重/ピッチング | 112N・m | モーメント剛性/ローリング | 0.026″/N・cm |
| 表面処理 | 黒アルマイト | 移動精度/ピッチング | 60″ |
| 移動精度/ヨーイング | 25″ | モーメント剛性/ピッチング | 0.036″/N・cm |
| 主要材質 | アルミ | 平行度 | 100μm |
| 最小読取 | 0.02mm | 移動ガイド | クロスローラ |
| 移動平行度 | 25μm | テーブル面サイズ | 200×200mm |
| 備考 | 【返品について】お客様のご都合による返品はお受けできません。 | ||
