￥44,770（税込）
／￥40,700（税抜き）
販売単位：1個
移動精度/真直度
この商品のバリエーション
「移動精度/真直度」「モーメント剛性/ピッチング」違いで 全18商品 あります。
お申込番号：WK29177
メーカー：シグマ光機
／型番：TSD-403FPUU
／アズワン／ナビス品番：61-6972-69
| お申込番号 | WK29177 |
|---|---|
| メーカー | シグマ光機 |
| 型番 | TSD-403FPUU |
| 販売単位 | 1個 |
| 移動精度/真直度 | 2.5μm |
| モーメント剛性/ピッチング | 1.84″/N・cm |
| 価格 | ￥44,770（税込） ／￥40,700（税抜き） |
商品詳細
- 商品仕様1

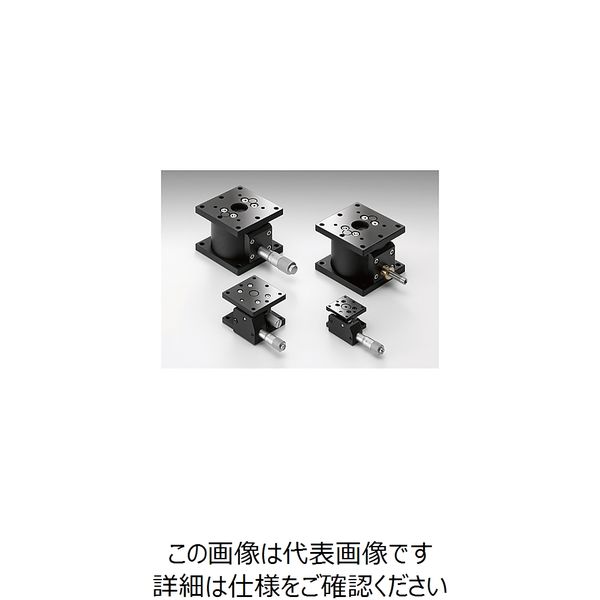

- ●テコの原理を利用して水平方向のマイクロメータ操作を垂直移動に伝達するZ軸ステージです。●ガイドのR溝に対し、スチールボール4点で接触移動するため、あらゆる方向に安定し、精度良く高さ調整を行えます。●上下に移動させるテーブル面は、水平でよりスムーズな移動が得られます。●真空用途で使用できるステンレスタイプ(TSDS)をご用意しています。●品番末尾にFPがついている製品は、ファインピッチスクリューを使用しています。●一般的なマイクロメータヘッドではありませんので、ご注意ください。●ネジピッチ0.25mmで操作する際には、六角レンチまたは別売のツマミ付六角レンチ(KCL)が必要となります。●RoHS適合品
- モーメント剛性/ピッチング
- 1.84″/N・cm
- モーメント剛性/ローリング
- 1.84″/N・cm
- テーブル面サイズ
- 40×40mm
- 移動量
- ±3mm
※大変申し訳ございません。こちらの商品は沖縄県・離島が配送エリア外となります。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。※こちらの商品は、配送の都合上、個人名および一般住宅へのお届けができかねますのでご了承ください。
直送品のため、以下の点にご注意ください。
- こちらの商品は沖縄県・離島・その他一部地域・山間部で配送追加料金が発生します。地域等によっては、お届けできない場合もございますのでご了承ください。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。
- この商品には、アスクル発行の納品書が同梱されていない場合があります。アスクル発行の納品書をご希望のお客様は、商品到着後、本サイト上のご利用履歴よりＰＤＦファイルにて印刷することが可能です。
- アスクルのダンボールもしくは袋でのお届けではありません。
- お客様のご都合によるご注文後の変更・キャンセル・返品・交換はお受けできません。
- 商品のご注文後に商品がお届けできないことが判明した際には、ご注文をキャンセルさせていただくことがあります。
- ご注文後に一時品切れが判明した場合は、入荷次第のお届けとなります。
￥44,770 （税込）
／ ￥40,700 （税抜き）
比較したい商品を表に並べて、価格やスペック等を簡単に比べることができます。
類似商品と比較
|
|
|
|
|
|
|
|
|
|
|
|
|
| 商品名 |
本商品：シグマ光機 Z軸フラットスチールステージ サイズ40×40mm TSDー403FPUU 1個 61-6972-69（直送品） |
トラスコ中山 TRUSCO 高精度クロスローラステージ Xステージ 40X40 CRXS4040 1個 207-5214（直送品） |
シグマ光機 XYZ軸アルミクロスローラステージ(垂直) サイズ40×40mm TAMー405SRLFPUU 1個 61-6977-18（直送品） |
シグマ光機 XYZ軸ステンレスステージ(垂直) 40×40mm XY軸±6.5mm Z軸±6.5mm TSDSー405CL 1個（直送品） |
シグマ光機 XYZ軸フラットスチールステージ サイズ40×40mm TSDー405SR 1個 61-6976-22（直送品） |
シグマ光機 XYZ軸フラットブロックステージ サイズ40×40mm TASBー405 1個 61-6977-44（直送品） |
シグマ光機 XY軸汎用型ステンレスステージ サイズ40×40mm TSDHー402WC 1個 61-6969-19（直送品） |
シグマ光機 XZ軸アルミクロスローラステージ(垂直) サイズ40×40mm TAMー404CL 1個 61-6975-64（直送品） |
||||
| 価格（税込） |
￥44,770 （税込） |
￥24,038 （税込） |
￥26,866 （税込） |
￥28,607 （税込） |
￥93,830 （税込） |
￥159,390 （税込） |
￥111,320 （税込） |
￥40,480 （税込） |
￥63,250 （税込） |
￥20,240 （税込） |
￥46,860 （税込） |
￥72,160 （税込） |
| メーカー |
シグマ光機 |
中央精機 |
中央精機 |
トラスコ中山 |
シグマ光機 |
シグマ光機 |
シグマ光機 |
シグマ光機 |
シグマ光機 |
シグマ光機 |
シグマ光機 |
シグマ光機 |
| ステージ面サイズ |
40×40mm |
40×40mm |
40×40mm |
40×40mm |
40×40mm、60×60mm、65×65mm、80×80mm |
40×40mm |
40×40mm |
40×40mm |
40×40mm |
40×40mm |
40×40mm |
40×40mm |
| 移動量 |
±3mm |
±6.5mm |
レール上160mm |
±6.5mm |
XY軸 ±7mm Z軸 +5・ー0 |
±6.5mm |
±7mm |
±6.5mm |
±6.5mm |
|||
| 質量 |
0.25Kg |
0.42kg |
0.53Kg |
0.3Kg |
商品詳細
商品情報を印刷する
ご注意
特別にお届けに日数がかかるなど、お買い上げにあたってご注意いただきたいことがある商品です。 商品詳細画面に情報が記載してありますのでご購入前に商品詳細画面をぜひご確認ください。
返品不可
お客様のご都合による返品はお受けできません。
直送品
出荷元より直接お届けする商品です。一般商品とは別便でお届けとなります。レジ画面に表示されるのはお届け日の目安です。こちらの商品はお客様都合による返品をお受けできません。
| メーカー名 | シグマ光機 | 商品仕様1 | ●テコの原理を利用して水平方向のマイクロメータ操作を垂直移動に伝達するZ軸ステージです。●ガイドのR溝に対し、スチールボール4点で接触移動するため、あらゆる方向に安定し、精度良く高さ調整を行えます。●上下に移動させるテーブル面は、水平でよりスムーズな移動が得られます。●真空用途で使用できるステンレスタイプ(TSDS)をご用意しています。●品番末尾にFPがついている製品は、ファインピッチスクリューを使用しています。●一般的なマイクロメータヘッドではありませんので、ご注意ください。●ネジピッチ0.25mmで操作する際には、六角レンチまたは別売のツマミ付六角レンチ(KCL)が必要となります。●RoHS適合品 |
|---|---|---|---|
| モーメント剛性/ピッチング | 1.84″/N・cm | モーメント剛性/ローリング | 1.84″/N・cm |
| テーブル面サイズ | 40×40mm | 移動量 | ±3mm |
| 主要材質 | 鉄 | 平行度 | 80μm |
| 移動平行度 | 20μm | 許容モーメント荷重/ローリング | 3.9N・m |
| 許容モーメント荷重/ピッチング | 3.9N・m | 表面処理 | 黒つや消し |
| 耐荷重 | 39.2N(4.0Kgf) | 移動量/1回転 | 0.25mm |
| 移動精度/真直度 | 2.5μm | 移動ガイド | ボールガイド |
| 質量 | 0.25Kg | ||
| 備考 | 【返品について】お客様のご都合による返品はお受けできません。●※構造上、ステージ内のバネが負荷に耐え切れず伸びてしまうおそれがあるため天地逆転の方向で設置し使用することはできません。●※テコの原理を応用した構造のため、移動量の位置により目盛に対する送り量にズレ(マイクロメータヘッド0.5mm/1回転に対し±0.02mm程度)が生じます。 | ||
