￥48,070（税込）
／￥43,700（税抜き）
お申込番号：WK31003
メーカー：シグマ光機
／型番：MHG-MP100-NL
／アズワン／ナビス品番：61-6988-84
| お申込番号 | WK31003 |
|---|---|
| メーカー | シグマ光機 |
| 型番 | MHG-MP100-NL |
| 販売単位 | 1個 |
| 価格 | ￥48,070（税込） ／￥43,700（税抜き） |
商品詳細
- 商品仕様1

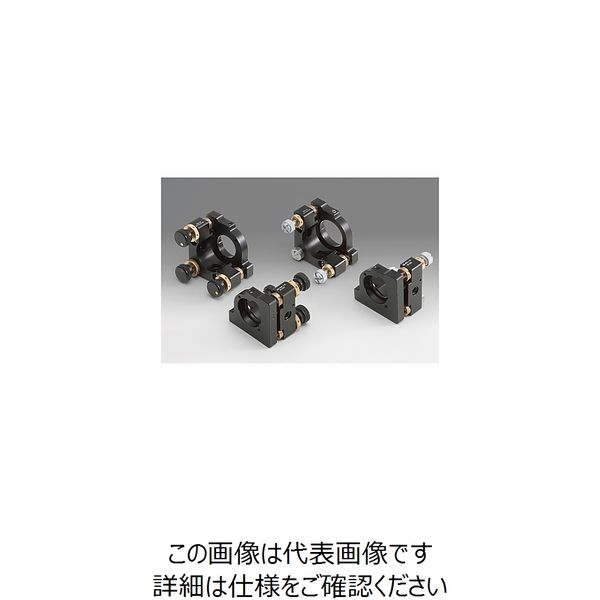

- ●高安定型キネマティックミラーホルダーに同社オリジナルのロック機構(NOMI LOCK TM を搭載しています。●NOMI LOCK TM 調整ネジのトルクを可変できる新しいタイプのロック機構です。●干渉計やレーザ加工装置など、調整後のビーム変位を問題にする用途に最適です。●キネマティックミラーホルダーは、構造がシンプルで、剛性や安定性に優れ、干渉計やレーザの共振器に用いられています。●高安定型ミラーホルダーのMHG-HSと量産型ミラーホルダーのMHG-MPの2タイプあります。●高安定型(MHG-HS)はネジのツマミが大きく、2つの作用点の他に支点も調整でき、ミラーの垂直方向の変位も調整することができます。●干渉計でNOMI LOCK TM を使用しても光軸ズレは干渉縞1本以内に納まります。●(ロック操作による個人差があります)●ミラーを固定するときに発生する応力を加減できるように、ミラー側面を3箇所で固定する保持方法を採用しています。●ネジリング等による有効径の制約がないため、反射光や透過光で大きな有効径が得られます。●ポストスタンドPST(別売)や先端M6のロッドRO(別売)に取り付けられます。●量産型(MHG-MP)はプレートやステージにM4ネジで直接固定することができます。●量産型(MHG-MP)にはNOMI IOCK TM 専用スパナが附属されています。●※量産型(MHG-MP)の回転中心はミラーの外側(ホルダーの支点)にあります。●※高安定型(MHG-HS)は平らな面に固定する場合はロッド取付用プレート(MHG-＊＊BPRO)をご使用ください。●※ロッド取付用プレート(MHG-＊＊BPRO)を使用すると光軸は10mm高くなります。●※ミラー枠の突き当てはミラーの裏面側になるため、ミラーの厚さが変わると反射面の位置も変わります。
- 商品仕様2
- ●＜＜NOMI LOCK(TM)ネマティックミラーホルダー＞共通仕様＞●▼主要素材:アルミ(MHG-MP12.7-NLのみシンチュウ)●▼表面処理:黒アルマイト(MHG-12.7-NLのみスーパーブラッククロム)●＜個別仕様＞●▼適応素子サイズ:φ100mm、φ101.6mm●▼適応素子厚さ:10～15mm●▼調整軸数:2●▼調整範囲(あおり):±2°●▼調整範囲(回転):±2°●▼分解能(あおり):約0.13°/回転●▼分解能(回転):約0.13°/回転●▼質量:0.56kg●RoHS適合品
※大変申し訳ございません。こちらの商品は沖縄県・離島が配送エリア外となります。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。※こちらの商品は、配送の都合上、個人名および一般住宅へのお届けができかねますのでご了承ください。
直送品のため、以下の点にご注意ください。
- こちらの商品は沖縄県・離島・その他一部地域・山間部で配送追加料金が発生します。地域等によっては、お届けできない場合もございますのでご了承ください。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。
- この商品には、アスクル発行の納品書が同梱されていない場合があります。アスクル発行の納品書をご希望のお客様は、商品到着後、本サイト上のご利用履歴よりＰＤＦファイルにて印刷することが可能です。
- アスクルのダンボールもしくは袋でのお届けではありません。
- お客様のご都合によるご注文後の変更・キャンセル・返品・交換はお受けできません。
- 商品のご注文後に商品がお届けできないことが判明した際には、ご注文をキャンセルさせていただくことがあります。
- ご注文後に一時品切れが判明した場合は、入荷次第のお届けとなります。
￥48,070 （税込）
／ ￥43,700 （税抜き）
比較したい商品を表に並べて、価格やスペック等を簡単に比べることができます。
メーカーからのおすすめ商品
商品詳細
商品情報を印刷する
ご注意
特別にお届けに日数がかかるなど、お買い上げにあたってご注意いただきたいことがある商品です。 商品詳細画面に情報が記載してありますのでご購入前に商品詳細画面をぜひご確認ください。
返品不可
お客様のご都合による返品はお受けできません。
直送品
出荷元より直接お届けする商品です。一般商品とは別便でお届けとなります。レジ画面に表示されるのはお届け日の目安です。こちらの商品はお客様都合による返品をお受けできません。
| メーカー名 | シグマ光機 | 商品仕様1 | ●高安定型キネマティックミラーホルダーに同社オリジナルのロック機構(NOMI LOCK TM を搭載しています。●NOMI LOCK TM 調整ネジのトルクを可変できる新しいタイプのロック機構です。●干渉計やレーザ加工装置など、調整後のビーム変位を問題にする用途に最適です。●キネマティックミラーホルダーは、構造がシンプルで、剛性や安定性に優れ、干渉計やレーザの共振器に用いられています。●高安定型ミラーホルダーのMHG-HSと量産型ミラーホルダーのMHG-MPの2タイプあります。●高安定型(MHG-HS)はネジのツマミが大きく、2つの作用点の他に支点も調整でき、ミラーの垂直方向の変位も調整することができます。●干渉計でNOMI LOCK TM を使用しても光軸ズレは干渉縞1本以内に納まります。●(ロック操作による個人差があります)●ミラーを固定するときに発生する応力を加減できるように、ミラー側面を3箇所で固定する保持方法を採用しています。●ネジリング等による有効径の制約がないため、反射光や透過光で大きな有効径が得られます。●ポストスタンドPST(別売)や先端M6のロッドRO(別売)に取り付けられます。●量産型(MHG-MP)はプレートやステージにM4ネジで直接固定することができます。●量産型(MHG-MP)にはNOMI IOCK TM 専用スパナが附属されています。●※量産型(MHG-MP)の回転中心はミラーの外側(ホルダーの支点)にあります。●※高安定型(MHG-HS)は平らな面に固定する場合はロッド取付用プレート(MHG-＊＊BPRO)をご使用ください。●※ロッド取付用プレート(MHG-＊＊BPRO)を使用すると光軸は10mm高くなります。●※ミラー枠の突き当てはミラーの裏面側になるため、ミラーの厚さが変わると反射面の位置も変わります。 |
|---|---|---|---|
| 商品仕様2 | ●＜＜NOMI LOCK(TM)ネマティックミラーホルダー＞共通仕様＞●▼主要素材:アルミ(MHG-MP12.7-NLのみシンチュウ)●▼表面処理:黒アルマイト(MHG-12.7-NLのみスーパーブラッククロム)●＜個別仕様＞●▼適応素子サイズ:φ100mm、φ101.6mm●▼適応素子厚さ:10～15mm●▼調整軸数:2●▼調整範囲(あおり):±2°●▼調整範囲(回転):±2°●▼分解能(あおり):約0.13°/回転●▼分解能(回転):約0.13°/回転●▼質量:0.56kg●RoHS適合品 | ||
