￥5,469（税込）
／￥4,972（税抜き）
販売単位：1個
お申込番号：WPK7066
メーカー：日本航空電子工業
／型番：JL04V-2A28-11SE-R
| お申込番号 | WPK7066 |
|---|---|
| メーカー | 日本航空電子工業 |
| 型番 | JL04V-2A28-11SE-R |
| 販売単位 | 1個 |
| 価格 | ￥5,469（税込） ／￥4,972（税抜き） |
商品詳細
- 極数
- 22 極
- 定格電流 (A)
- #12: 23 A, #16: 13 A
- 防水/非防水
- 非防水
- 寸法
- 【寸法図を画像掲載しております】幅：50.8±0.79ｍｍ 奥行き：41.34±0.1 外径Φ41.5 0~-0.4ｍｍ
- コンタクトタイプ
- ソケット
※大変申し訳ございません。こちらの商品は沖縄県・離島・その他一部地域・山間部等が配送エリア外となります。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。※こちらの商品は、配送の都合上、個人名および一般住宅へのお届けができかねますのでご了承ください。
直送品のため、以下の点にご注意ください。
- この商品には、アスクル発行の納品書が同梱されていない場合があります。アスクル発行の納品書をご希望のお客様は、商品到着後、本サイト上のご利用履歴よりＰＤＦファイルにて印刷することが可能です。
- アスクルのダンボールもしくは袋でのお届けではありません。
- お客様のご都合によるご注文後の変更・キャンセル・返品・交換はお受けできません。
- 商品のご注文後に商品がお届けできないことが判明した際には、ご注文をキャンセルさせていただくことがあります。
- ご注文後に一時品切れが判明した場合は、入荷次第のお届けとなります。
￥5,469 （税込）
／ ￥4,972 （税抜き）
比較したい商品を表に並べて、価格やスペック等を簡単に比べることができます。
商品詳細
商品情報を印刷する
ご注意
特別にお届けに日数がかかるなど、お買い上げにあたってご注意いただきたいことがある商品です。 商品詳細画面に情報が記載してありますのでご購入前に商品詳細画面をぜひご確認ください。
返品不可
お客様のご都合による返品はお受けできません。
直送品
出荷元より直接お届けする商品です。一般商品とは別便でお届けとなります。レジ画面に表示されるのはお届け日の目安です。こちらの商品はお客様都合による返品をお受けできません。
アスクル新登場
アスクルで初めてお取扱いをした商品です。

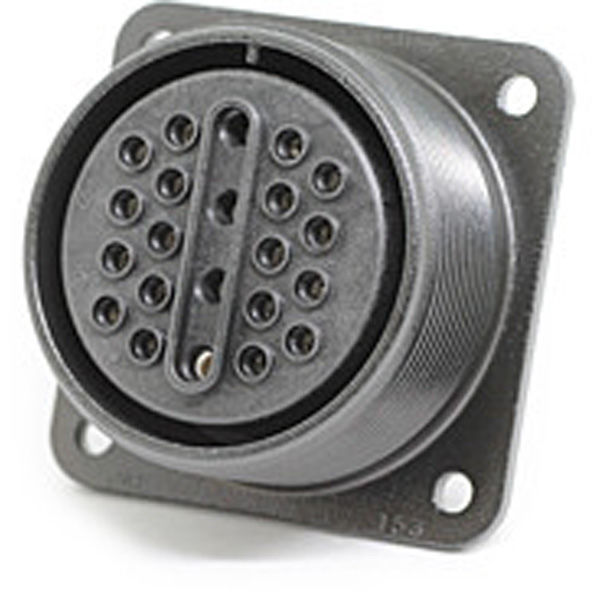

| 商品の特徴 | 欧州安全規格対応コネクタとしてTUVの認定を取得している高信頼の丸形コネクタ(半田付結線式)です。 | ||
|---|---|---|---|
| メーカー名 | 日本航空電子工業 | シリーズ名 | JL04Vシリーズ |
| 極数 | 22 極 | 定格電流 (A) | #12: 23 A, #16: 13 A |
| 防水/非防水 | 非防水 | 寸法 | 【寸法図を画像掲載しております】幅：50.8±0.79ｍｍ 奥行き：41.34±0.1 外径Φ41.5 0~-0.4ｍｍ |
| コンタクトタイプ | ソケット | 結線方法 | はんだ付け |
| 定格電圧 (AC Vr.m.s.) | #12: 250, #16: 100 | コンタクト配列記号 | 28 - 11 |
| コネクタタイプ | パネル取付レセプタクル | 適用電線導体断面積 (mm6 以下) | #12: 3.5, #16: 1.25 |
| シェルサイズ | 28 | 結合方式 | ねじ |
| コンタクト構成 (コンタクトサイズ*極数) | #12*4, #16*18 | インサート回転位置 (度) | 0 |
| 適用電線サイズ (AWG) | #12: AWG#12, #16: AWG#16 | コンタクトサイズ | #12, #16 |
| 組合せ | JL04V-6A28-11PE-R JL04V-6A28-11PE-EB-R JL04V-8A28-11PE-EBH-RK | 絶縁抵抗 (MΩ以上) | 5000 |
| 電流総容量 (A) | 65.2 | 使用温度範囲 (℃) | -55 to +125 |
| コンタクト材料 | 銅合金 | 接触抵抗 (mΩ 以下) | #12: 2, #16: 4 |
| コンタクト接触部仕上 | 銀めっき | 耐電圧 (VACr.m.s. 5分間) | 2000 |
| シェル色相 | 黒色系干渉色三価クロメート被膜 | ||
| 備考 | 【返品について】お客様のご都合による返品はお受けできません。 | ||
