￥251（税込）
／￥229（税抜き）
販売単位：1個
お申込番号：WPK7466
メーカー：日本航空電子工業
／型番：TX24-60R-12ST-H1E
| お申込番号 | WPK7466 |
|---|---|
| メーカー | 日本航空電子工業 |
| 型番 | TX24-60R-12ST-H1E |
| 販売単位 | 1個 |
| 価格 | ￥251（税込） ／￥229（税抜き） |
商品詳細
- コンタクトピッチ (mm)
- 1.27 mm
- 寸法
- 【寸法図を画像掲載しております】幅:50.7±0.4ｍｍ 高さ:8±0.2ｍｍ 奥行:19.1±0.6ｍｍ
- コネクタタイプ
- レセプタクル
- 基板実装方法
- はんだ付け (スルーホール)
- 定格電流 (A)
- 1 A
※大変申し訳ございません。こちらの商品は沖縄県・離島・その他一部地域・山間部等が配送エリア外となります。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。※こちらの商品は、配送の都合上、個人名および一般住宅へのお届けができかねますのでご了承ください。
直送品のため、以下の点にご注意ください。
- この商品には、アスクル発行の納品書が同梱されていない場合があります。アスクル発行の納品書をご希望のお客様は、商品到着後、本サイト上のご利用履歴よりＰＤＦファイルにて印刷することが可能です。
- アスクルのダンボールもしくは袋でのお届けではありません。
- お客様のご都合によるご注文後の変更・キャンセル・返品・交換はお受けできません。
- 商品のご注文後に商品がお届けできないことが判明した際には、ご注文をキャンセルさせていただくことがあります。
- ご注文後に一時品切れが判明した場合は、入荷次第のお届けとなります。
お届け日は目安になります。詳細なお届け日に関しては、レジ画面にてご確認ください。
お届け日表示について
この出荷元の商品のご注文合計金額が￥5,000(税込)以上で、配送料￥770(税込)が当社負担になります。
￥251 （税込）
／ ￥229 （税抜き）
比較したい商品を表に並べて、価格やスペック等を簡単に比べることができます。
商品詳細
商品情報を印刷する
ご注意
特別にお届けに日数がかかるなど、お買い上げにあたってご注意いただきたいことがある商品です。 商品詳細画面に情報が記載してありますのでご購入前に商品詳細画面をぜひご確認ください。
返品不可
お客様のご都合による返品はお受けできません。
直送品
出荷元より直接お届けする商品です。一般商品とは別便でお届けとなります。レジ画面に表示されるのはお届け日の目安です。こちらの商品はお客様都合による返品をお受けできません。
アスクル新登場
アスクルで初めてお取扱いをした商品です。

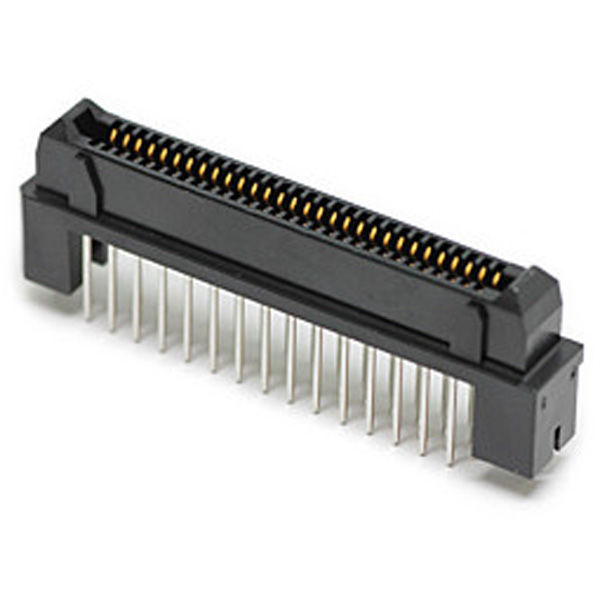

| 商品の特徴 | ・基板対基板接続用コネクタ ・レセプタクルは挿入容易な嵌合ガイド付き構造 ・挿抜感覚の良いクリックアクションタイプ。 | ||
|---|---|---|---|
| メーカー名 | 日本航空電子工業 | シリーズ名 | TX24シリーズ |
| コンタクトピッチ (mm) | 1.27 mm | 寸法 | 【寸法図を画像掲載しております】幅:50.7±0.4ｍｍ 高さ:8±0.2ｍｍ 奥行:19.1±0.6ｍｍ |
| コネクタタイプ | レセプタクル | 基板実装方法 | はんだ付け (スルーホール) |
| 定格電流 (A) | 1 A | 極数 | 60 極 |
| コンタクト材料 | 銅合金 | 誤嵌合防止キィ有無 | 有り |
| コンタクト基板実装部仕上 | ニッケル上錫または錫合金めっき | 基板固定方法 | フックピン |
| コンタクト接触部めっき厚 (μm) | 0.1 | コネクタ形状 | ストレート |
| コンタクト接触部仕上 | ニッケル上金めっき | 位置決めボス有無 | 無し |
| インシュレータ材料 | ガラス入りPBT | 列数 | 2 |
| 基板実装高さ (mm) | 16.3 mm | スルーホール径 (mm) | 0.8 |
| 使用温度範囲 (℃) | -40 to +80 | 基板実装側コンタクト長さ (mm) | 2.8 |
| 適用基板厚 (mm) | 1.6 | マウント有無 | 無し |
| 組合せ | TX25-60P-6ST-H1E TX25-60P-LT-H1E TX25-60P-12ST-H1E TX25-60P-8ST-H1E | ||
| 備考 | 【返品について】お客様のご都合による返品はお受けできません。 | ||
