￥334（税込）
／￥304（税抜き）
販売単位：1個
お申込番号：WPK7543
メーカー：日本航空電子工業
／型番：PS-30SM-D4P1-1C
| お申込番号 | WPK7543 |
|---|---|
| メーカー | 日本航空電子工業 |
| 型番 | PS-30SM-D4P1-1C |
| 販売単位 | 1個 |
| 価格 | ￥334（税込） ／￥304（税抜き） |
商品詳細
- コネクタタイプ
- ソケットコネクタ
- 結線方法
- 圧接
- コンタクトピッチ (mm)
- 2.54
- 寸法
- 【寸法図を画像掲載しております】幅:42.66±0.1ｍｍ 高さ:7.1±0.4ｍｍ 奥行:10.4±0.4ｍｍ
- コンタクトタイプ
- ソケット
※大変申し訳ございません。こちらの商品は沖縄県・離島・その他一部地域・山間部等が配送エリア外となります。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。※こちらの商品は、配送の都合上、個人名および一般住宅へのお届けができかねますのでご了承ください。
直送品のため、以下の点にご注意ください。
- この商品には、アスクル発行の納品書が同梱されていない場合があります。アスクル発行の納品書をご希望のお客様は、商品到着後、本サイト上のご利用履歴よりＰＤＦファイルにて印刷することが可能です。
- アスクルのダンボールもしくは袋でのお届けではありません。
- お客様のご都合によるご注文後の変更・キャンセル・返品・交換はお受けできません。
- 商品のご注文後に商品がお届けできないことが判明した際には、ご注文をキャンセルさせていただくことがあります。
- ご注文後に一時品切れが判明した場合は、入荷次第のお届けとなります。
お届け日は目安になります。詳細なお届け日に関しては、レジ画面にてご確認ください。
お届け日表示について
この出荷元の商品のご注文合計金額が￥5,000(税込)以上で、配送料￥770(税込)が当社負担になります。
￥334 （税込）
／ ￥304 （税抜き）
比較したい商品を表に並べて、価格やスペック等を簡単に比べることができます。
商品詳細
商品情報を印刷する
ご注意
特別にお届けに日数がかかるなど、お買い上げにあたってご注意いただきたいことがある商品です。 商品詳細画面に情報が記載してありますのでご購入前に商品詳細画面をぜひご確認ください。
返品不可
お客様のご都合による返品はお受けできません。
直送品
出荷元より直接お届けする商品です。一般商品とは別便でお届けとなります。レジ画面に表示されるのはお届け日の目安です。こちらの商品はお客様都合による返品をお受けできません。
アスクル新登場
アスクルで初めてお取扱いをした商品です。
| 商品の特徴 | フラットリボンケーブル絶縁被覆の除去等の前処理が不要で、専用圧接機にで全芯数を同時に一括して結線出来るセルフピアシング方式です。 ソケットコネクタのコンタクト穴に挿入使用する位置決めキィも別売りであります（キィを挿入した位置に対応する相手側ピンヘッダのコンタクトは抜いて使用） | ||
|---|---|---|---|
| メーカー名 | 日本航空電子工業 | シリーズ名 | PSシリーズ |
| コネクタタイプ | ソケットコネクタ | 結線方法 | 圧接 |
| コンタクトピッチ (mm) | 2.54 | 寸法 | 【寸法図を画像掲載しております】幅:42.66±0.1ｍｍ 高さ:7.1±0.4ｍｍ 奥行:10.4±0.4ｍｍ |
| コンタクトタイプ | ソケット | 定格電流 (A) | 1 |
| 極数 | 30 極 | 適用電線被覆外径 (mm) | 1.1 |
| 誤嵌合防止機構 | 有り | ハウジング色 | 黒 |
| コンタクト接触部仕上 | ニッケル上金めっき | 嵌合ロック機構 | ラッチ |
| 適用アクセサリ | ストレインリリーフ:PS-SR30M2, 位置決めキィ:201-50051 | ハウジング材料 | ガラス入りPBT(UL94V-0) |
| 適用電線サイズ (AWG) | 1.27 mmピッチ F.R.C.(AWG #28 相当) | コンタクト材料 | 銅合金 |
| 特記事項 | クローズドエンドタイプ | 列数 | 2 |
| コンタクト結線部仕上 | ニッケル上金フラッシュめっき | 組合せ | PS-30PE-D4LT1-B1E PS-30PE-D4LT1-SM1E PS-30PE-D4LT2-SM1E PS-30PE-D4T1-B1E PS-30PE-D4T1-SM1E PS-30PE-D4T2-SM1E |

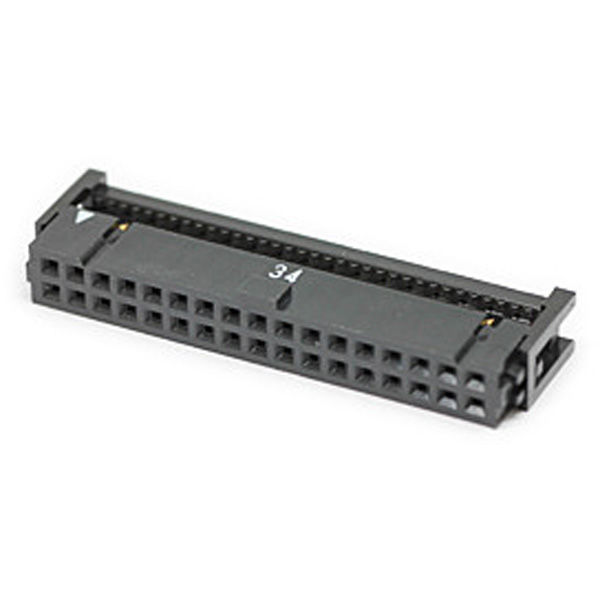

| 備考 | 【返品について】お客様のご都合による返品はお受けできません。写真は代表画像です。 | ||
