￥3,425（税込）
／￥3,114（税抜き）
販売単位：1個
お申込番号：WPK7765

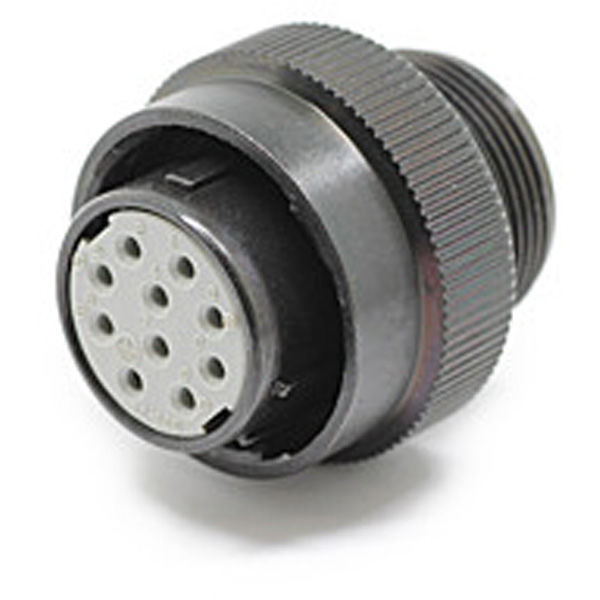

メーカー：日本航空電子工業
／型番：JL05-6A18-1SC-F0-R
| お申込番号 | WPK7765 |
|---|---|
| メーカー | 日本航空電子工業 |
| 型番 | JL05-6A18-1SC-F0-R |
| 販売単位 | 1個 |
| 価格 | ￥3,425（税込） ／￥3,114（税抜き） |
商品詳細
- 防水/非防水
- 嵌合時防水型
- コネクタタイプ
- 単体ブロックプラグ
- コンタクト配列記号
- 18 - 1
- 定格電流(コンタクト1本当り)、インシュレータに組込んだ場合
- コンタクトサイズ #16 13A 以下 [適用電線(芯線断面積) : 2 mm2、1.25 mm2] 10A 以下 [適用電線(芯線断面積) : 0.8 mm2]、7.5A 以下 [適用電線(芯線断面積) : 0.5 mm2] 5A 以下 [適用電線(芯線断面積) : 0.3 mm2]、3A 以下 [適用電線(芯線断面積) : 0.2 mm2] (コネクタ全体に流せる電流の総容量については、別途お問い合わせ下さい。)
- 極数
- 10 極
※大変申し訳ございません。こちらの商品は沖縄県・離島・その他一部地域・山間部等が配送エリア外となります。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。※こちらの商品は、配送の都合上、個人名および一般住宅へのお届けができかねますのでご了承ください。
直送品のため、以下の点にご注意ください。
- この商品には、アスクル発行の納品書が同梱されていない場合があります。アスクル発行の納品書をご希望のお客様は、商品到着後、本サイト上のご利用履歴よりＰＤＦファイルにて印刷することが可能です。
- アスクルのダンボールもしくは袋でのお届けではありません。
- お客様のご都合によるご注文後の変更・キャンセル・返品・交換はお受けできません。
- 商品のご注文後に商品がお届けできないことが判明した際には、ご注文をキャンセルさせていただくことがあります。
- ご注文後に一時品切れが判明した場合は、入荷次第のお届けとなります。
お届け日は目安になります。詳細なお届け日に関しては、レジ画面にてご確認ください。
お届け日表示について
この出荷元の商品のご注文合計金額が￥5,000(税込)以上で、配送料￥770(税込)が当社負担になります。
￥3,425 （税込）
／ ￥3,114 （税抜き）
比較したい商品を表に並べて、価格やスペック等を簡単に比べることができます。
商品詳細
商品情報を印刷する
ご注意
特別にお届けに日数がかかるなど、お買い上げにあたってご注意いただきたいことがある商品です。 商品詳細画面に情報が記載してありますのでご購入前に商品詳細画面をぜひご確認ください。
返品不可
お客様のご都合による返品はお受けできません。
直送品
出荷元より直接お届けする商品です。一般商品とは別便でお届けとなります。レジ画面に表示されるのはお届け日の目安です。こちらの商品はお客様都合による返品をお受けできません。
アスクル新登場
アスクルで初めてお取扱いをした商品です。
| 商品の特徴 | ・嵌合防止構造をもち、カップリングナットを100°回転させるとカチッとなって勘合出来るワンタッチバヨネットロック式 ・保護回路接続機構内蔵のシーケンス接続構造 | ||
|---|---|---|---|
| メーカー名 | 日本航空電子工業 | シリーズ名 | JL05シリーズ |
| 防水/非防水 | 嵌合時防水型 | コネクタタイプ | 単体ブロックプラグ |
| コンタクト配列記号 | 18 - 1 | 定格電流(コンタクト1本当り)、インシュレータに組込んだ場合 | コンタクトサイズ #16 13A 以下 [適用電線(芯線断面積) : 2 mm2、1.25 mm2] 10A 以下 [適用電線(芯線断面積) : 0.8 mm2]、7.5A 以下 [適用電線(芯線断面積) : 0.5 mm2] 5A 以下 [適用電線(芯線断面積) : 0.3 mm2]、3A 以下 [適用電線(芯線断面積) : 0.2 mm2] (コネクタ全体に流せる電流の総容量については、別途お問い合わせ下さい。) |
| 極数 | 10 極 | コンタクトタイプ | ソケット |
| 寸法 | 【寸法図を画像掲載しております】A:Φ35.9±0.8ｍｍ B:Φ23.5±0.2ｍｍ L:38ｍｍ以下 | 適用電線サイズ (AWG/芯線断面積/被覆外径) | コンタクトサイズ #16 C1 … AWG #14 to #16 / 2 mm2 to 1.25 mm2 / Φ3.8 mm以下 C2 … AWG #16 to #20 / 1.25 mm2 to 0.5 mm2 / Φ3.8 mm以下 C3 … AWG #20 to #24 / 0.5 mm2 to 0.2 mm2 / Φ3.8 mm以下 |
| 使用温度範囲 | -55 ℃ to +125 ℃ | シェル色相 | 黒色系干渉色 |
| 結線方法 | 圧着 | コンタクト構成 (コンタクトサイズ*極数) | #16*10 |
| シェルサイズ | 18 | 絶縁抵抗 | 5,000 MΩ 以上 |
| 耐電圧 (1分間) | AC 2,000 Vr.m.s. (No.3,5,6,8 端子) , AC 1,000 Vr.m.s. (その他 端子) | コンタクトサイズ | #16 |
| 適合コンタクト | ST-JL05-16S-C1-100, ST-JL05-16S-C1-3500 ST-JL05-16S-C2-100, ST-JL05-16S-C2-3500 ST-JL05-16S-C3-100, ST-JL05-16S-C3-100-(A534G), ST-JL05-16S-C3-3500 | 適用アクセサリ | JL05-18EB3B-(11)-RK, JL05-18EB1A-R + N/MS3057-10A |
| 特記事項 | コンタクト無し(別売) | 組合せ | JL05-1A18-1PC-F0-RK JL05-2A18-1PC-F0-RK |
| 備考 | 【返品について】お客様のご都合による返品はお受けできません。 | ||
