￥7,665（税込）
／￥6,969（税抜き）
お申込番号：AA21467
メーカー：椿本チエイン
／型番：L099-M-20J-22J
| お申込番号 | AA21467 |
|---|---|
| メーカー | 椿本チエイン |
| 型番 | L099-M-20J-22J |
| 販売単位 | 1個 |
| 価格 | ￥7,665（税込） ／￥6,969（税抜き） |
商品詳細
- ブランド名
- 椿本チエイン
- 商品仕様1
- ●■モータ直結用に最適・高速、低トルクに適したデザインは、汎用モータの各サイズに対応しており、4極モータで45kwまで、2極モータで110kwの範囲でご使用できます。■選べるインサート・各サイズとも、S、M、Hの3タイプを標準化。用途に応じ、インサートの種類を選択できます。■コンパクト・軽量・モータ直結用として選定した場合、同等のJISフランジ形たわみ軸継手と比較して、外径は約1/2、重量は約1/10～1/2となり、コンパクト、軽量化をはかれます。■シンプルな構造・部品は3つだけですから、故障が少なく、部品交換も容易です。■すぐれた耐環境性・耐油性、耐薬品性などについては、インサートを選択することで対応が可能です。■広い使用温度範囲・Hタイプは-50～120℃の温度範囲でご使用できます。従来のゴムカップリングでは使用できなかった、低温あるいは高温でも使用可能です。■大きい許容ミスアライメント・JISフランジ形たわみ軸継手と比較して、許容平行誤差で約2倍、許容角度誤差で約6倍の能力があります。■取扱いが簡単・ハブの爪とインサートで連結する構造ですから、軸方向の移動だけで連結・分離ができます。■メッキ仕様・ウレタン、ハイトレルのインサートにマッチしたハブで、耐食性にすぐれています。●タイプL099-M（穴加工品）ハブ材質鉄系焼結合金ハブインサート材質ウレタンサイズL099形状2許容トルク(N・m)53.9最高回転速度(r/min)7000[小径側]軸穴径(mm)20[小径側]下穴径d(mm)[小径側]最大軸穴径(mm)35[小径側]キー溝加工新JIS[大径側]軸穴径(mm)22[大径側]下穴径d(mm)[大径側]最大軸穴径(mm)35[大径側]キー溝加工新JISL(mm)72.8l(mm)27E(mm)18.8G(mm)H(mm)D(mm)64.3DH(mm)許容ミスアライメント角度誤差(°)1許容ミスアライメント平行誤差(mm)0.38許容ミスアライメント軸方向変位(mm)±0.5慣性モーメント(kg・cm2)6.95GD2(kgf・cm2)27.8
直送品のため、以下の点にご注意ください。
- こちらの商品は沖縄県・離島・その他一部地域・山間部で配送追加料金が発生します。地域等によっては、お届けできない場合もございますのでご了承ください。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。
- この商品には、アスクル発行の納品書が同梱されていない場合があります。アスクル発行の納品書をご希望のお客様は、商品到着後、本サイト上のご利用履歴よりＰＤＦファイルにて印刷することが可能です。
- アスクルのダンボールもしくは袋でのお届けではありません。
- お客様のご都合によるご注文後の変更・キャンセル・返品・交換はお受けできません。
- 商品のご注文後に商品がお届けできないことが判明した際には、ご注文をキャンセルさせていただくことがあります。
- ご注文後に一時品切れが判明した場合は、入荷次第のお届けとなります。

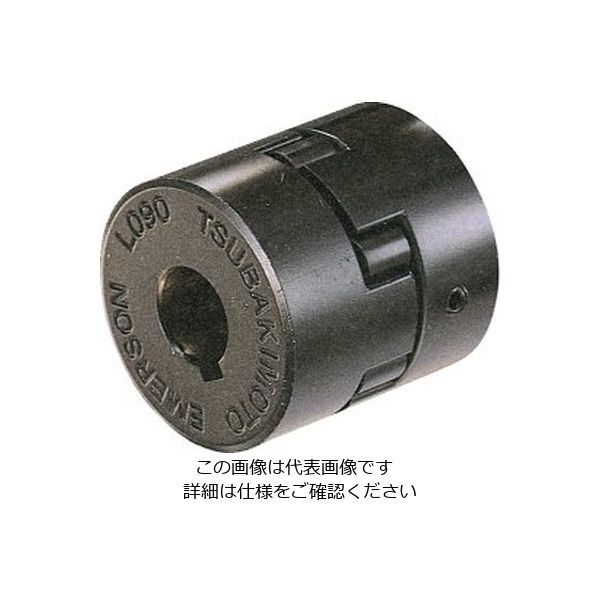

この画像は代表画像です。詳細は仕様をご確認ください。
お届け日は目安になります。詳細なお届け日に関しては、レジ画面にてご確認ください。
お届け日表示について
直送品
この出荷元の商品は商品代金に配送料が含まれています。
￥7,665 （税込）
／ ￥6,969 （税抜き）
比較したい商品を表に並べて、価格やスペック等を簡単に比べることができます。
商品詳細
商品情報を印刷する
返品不可
お客様のご都合による返品はお受けできません。
直送品
出荷元より直接お届けする商品です。一般商品とは別便でお届けとなります。レジ画面に表示されるのはお届け日の目安です。こちらの商品はお客様都合による返品をお受けできません。
| メーカー名 | 椿本チエイン | ブランド名 | 椿本チエイン |
|---|---|---|---|
| 商品仕様1 | ●■モータ直結用に最適・高速、低トルクに適したデザインは、汎用モータの各サイズに対応しており、4極モータで45kwまで、2極モータで110kwの範囲でご使用できます。■選べるインサート・各サイズとも、S、M、Hの3タイプを標準化。用途に応じ、インサートの種類を選択できます。■コンパクト・軽量・モータ直結用として選定した場合、同等のJISフランジ形たわみ軸継手と比較して、外径は約1/2、重量は約1/10～1/2となり、コンパクト、軽量化をはかれます。■シンプルな構造・部品は3つだけですから、故障が少なく、部品交換も容易です。■すぐれた耐環境性・耐油性、耐薬品性などについては、インサートを選択することで対応が可能です。■広い使用温度範囲・Hタイプは-50～120℃の温度範囲でご使用できます。従来のゴムカップリングでは使用できなかった、低温あるいは高温でも使用可能です。■大きい許容ミスアライメント・JISフランジ形たわみ軸継手と比較して、許容平行誤差で約2倍、許容角度誤差で約6倍の能力があります。■取扱いが簡単・ハブの爪とインサートで連結する構造ですから、軸方向の移動だけで連結・分離ができます。■メッキ仕様・ウレタン、ハイトレルのインサートにマッチしたハブで、耐食性にすぐれています。●タイプL099-M（穴加工品）ハブ材質鉄系焼結合金ハブインサート材質ウレタンサイズL099形状2許容トルク(N・m)53.9最高回転速度(r/min)7000[小径側]軸穴径(mm)20[小径側]下穴径d(mm)[小径側]最大軸穴径(mm)35[小径側]キー溝加工新JIS[大径側]軸穴径(mm)22[大径側]下穴径d(mm)[大径側]最大軸穴径(mm)35[大径側]キー溝加工新JISL(mm)72.8l(mm)27E(mm)18.8G(mm)H(mm)D(mm)64.3DH(mm)許容ミスアライメント角度誤差(°)1許容ミスアライメント平行誤差(mm)0.38許容ミスアライメント軸方向変位(mm)±0.5慣性モーメント(kg・cm2)6.95GD2(kgf・cm2)27.8 | ||
| 備考 | 【返品について】お客様のご都合による返品はお受けできません。●画像は代表画像です※「ケーブルベア」は椿本チエインの登録商標です | ||
