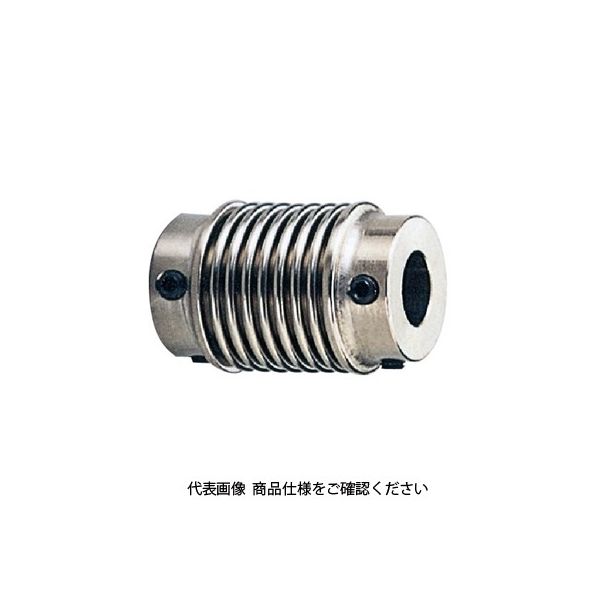

日本ミニチュアカップリング ベローズカップリング NBシリーズ NBー09ー6×10 NB-09-6X10 1個（直送品）
￥4,999（税込）
／￥4,545（税抜き）
販売単位：1個
この商品のバリエーション
「GD2(N・cm2)」「伝達トルク(N・cm)」「寸法(mm)A」「販売単位」違いで 全23商品 あります。
お申込番号：P771949
メーカー：日本ミニチュアカップリング
／型番：NB-09-6X10
| お申込番号 | P771949 |
|---|---|
| メーカー | 日本ミニチュアカップリング |
| 型番 | NB-09-6X10 |
| 販売単位 | 1個 |
| GD2(N・cm2) | 0.316 |
| 伝達トルク(N・cm) | 34.3 |
| 価格 | ￥4,999（税込） ／￥4,545（税抜き） |
商品詳細
- 慣性モーメント(N・cm2)
- 0.079
- 許容変位軸方向変位(mm)
- ±1.8
- 標準穴径d1×d2(mm)
- 6×10
- 1組分重量(gr)
- 22.8
- 寸法(mm)A
- 19
直送品のため、以下の点にご注意ください。
- こちらの商品は沖縄県・離島・その他一部地域・山間部で配送追加料金が発生します。地域等によっては、お届けできない場合もございますのでご了承ください。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。
- この商品には、アスクル発行の納品書が同梱されていない場合があります。アスクル発行の納品書をご希望のお客様は、商品到着後、本サイト上のご利用履歴よりＰＤＦファイルにて印刷することが可能です。
- アスクルのダンボールもしくは袋でのお届けではありません。
- お客様のご都合によるご注文後の変更・キャンセル・返品・交換はお受けできません。
- 商品のご注文後に商品がお届けできないことが判明した際には、ご注文をキャンセルさせていただくことがあります。
- ご注文後に一時品切れが判明した場合は、入荷次第のお届けとなります。
お届け日は目安になります。詳細なお届け日に関しては、レジ画面にてご確認ください。
お届け日表示について
直送品
この出荷元の商品は商品代金に配送料が含まれています。
￥4,999 （税込）
／ ￥4,545 （税抜き）
比較したい商品を表に並べて、価格やスペック等を簡単に比べることができます。
商品詳細
商品情報を印刷する
返品不可
お客様のご都合による返品はお受けできません。
直送品
出荷元より直接お届けする商品です。一般商品とは別便でお届けとなります。レジ画面に表示されるのはお届け日の目安です。こちらの商品はお客様都合による返品をお受けできません。
| 商品の特徴 | ●NBシリーズのベローズカップリングは、ベローズにリン青銅(PBP3-0)、金具に真鍮(BsBM)を使用し、それぞれがハンダで固定されています。 ●ノーバックラッシュ・ローイナーシャでねじれ剛性も高く、フレキシビリティーのあるコンパクトなカップリングです。 | ||
|---|---|---|---|
| メーカー名 | 日本ミニチュアカップリング | 慣性モーメント(N・cm2) | 0.079 |
| 許容変位軸方向変位(mm) | ±1.8 | 標準穴径d1×d2(mm) | 6×10 |
| 1組分重量(gr) | 22.8 | 寸法(mm)A | 19 |
| 伝達トルク(N・cm) | 34.3 | 寸法(mm)E | 28 |
| 寸法(mm)C | 16 | ネジレ剛性(N・mm/deg) | 4166.8 |
| 許容変位角度変位(deg) | 1.5° | 寸法(mm)B | 16 |
| 止めネジM | M3 | 許容変位平行変位(mm) | 0.2 |
| 材質 | ベローズ：リン青銅(PBP3-0) 金具：真鍮(BsBM) | サイズ | NB-09 |
| GD2(N・cm2) | 0.316 | 最高回転数(min-1) | 5000 |
| 寸法(mm)L2 | 6 | 軸方向バネ定数(N/mm) | 4.90 |
| 寸法(mm)L1 | 6 | 寸法(mm)L3 | 3.0 |
| 備考 | 【返品について】お客様のご都合による返品はお受けできません。 | ||
