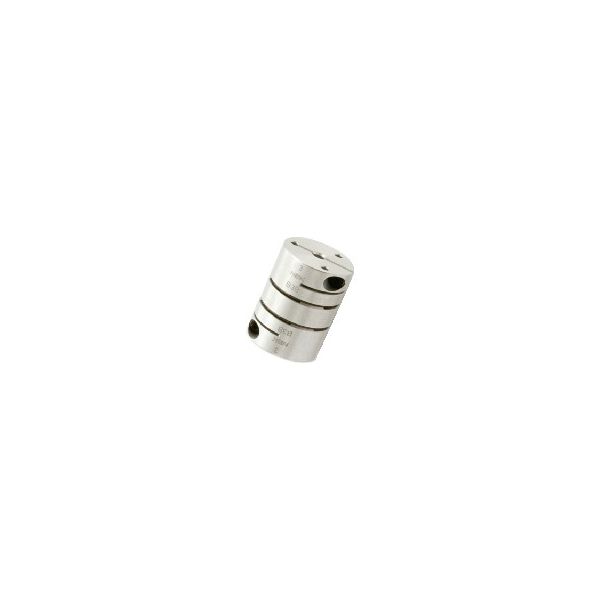

XHW-C フレキシブルカップリング-ディスクタイプ _3
ディスクタイプのフレキシブルカップリングです。従来品より常用トルクが1.5倍の高トルク仕様です。瞬時最大トルク350%のサーボモータに最適です。ステンレス製ディスクが、偏心・偏角・エンドプレイを許容します。
- 許容偏角(°)
- 2
- 許容偏心(mm)
- 0.25
- 静的ねじりばね定数(N・m/rad)
- 4700
- 最大トルク(N・m)
- 24
- W
- 46.6
- E
- 20.5
- 許容エンドプレイ(mm)
- ±0.5
- L
- 15.5
- 最大軸穴径(mm)
- 20
- A
- 39
- ねじ締めつけトルク(N・m)
- 3.5
- G
- 14.5
- 最高回転数(min-1)
- 16000
- 慣性モーメント(kg・m2)
- 2.9×10<sup>-5</sup>
- M
- M4
- F
- 4.5
- 常用トルク(N・m)
- 12
