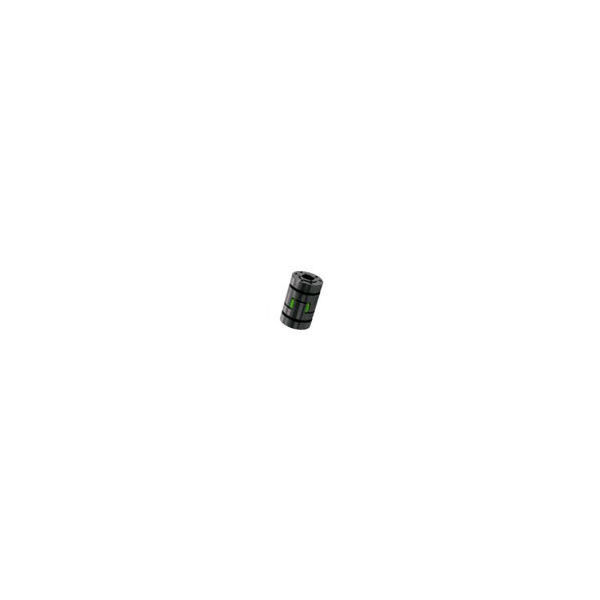

MJB-GR フレキシブルカップリング - ジョータイプ（ブッシング） _3
ジョータイプのフレキシブルカップリングです。高トルクの伝動にすぐれており、工作機械のスピンドルに最適です。すぐれたフレキシビリティ。偏心・偏角に加え、ねじれ振動も吸収します。電気絶縁性があります。抵抗値：2MΩ以上。スリーブ硬度は4種類。トルク・ミスアライメントなど、ご使用条件に合わせて選定してください。タイトフィットは、スリーブの振動吸収性により、サーボモータのゲインを上げられるため、ディスクカップリング以上の高応答運転を実現できます。
- 許容偏角(°)
- 1
- 許容偏心(mm)
- 0.08
- 静的ねじりばね定数(N・m/rad)
- 13000
- 最大トルク(N・m)
- 400
- W
- 90
- 許容エンドプレイ(mm)
- 0～+1.5
- スリーブ硬度
- D64
- L
- 35
- C
- 2.5
- 最大軸穴径(mm)
- 38
- M’
- M5
- ボルト本数
- 8
- A
- 65
- ねじ締めつけトルク(N・m)
- 8.5
- 最高回転数(min-1)
- 14000
- 慣性モーメント(kg・m2)
- 8.0×10<sup>-4</sup>
- M
- M5
- B
- 15
- 商品仕様1
- イージーフィットは、ハブとスリーブをスムーズに組み立て・分割が可能です。装置の組み立て・メンテナンス時間を削減できます。
- 常用トルク(N・m)
- 200
