￥51,370（税込）
／￥46,700（税抜き）
お申込番号：WK33277
メーカー：シグマ光機
／型番：MHAN-50DM-UU
／アズワン／ナビス品番：61-6990-40
| お申込番号 | WK33277 |
|---|---|
| メーカー | シグマ光機 |
| 型番 | MHAN-50DM-UU |
| 販売単位 | 1個 |
| 価格 | ￥51,370（税込） ／￥46,700（税抜き） |

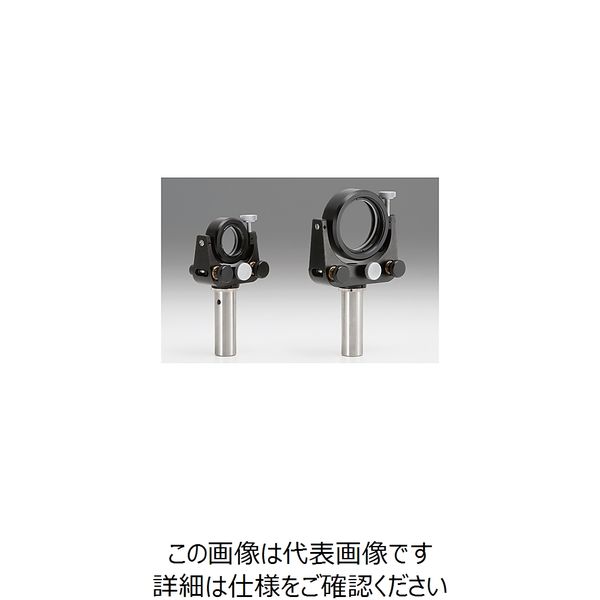

商品詳細
- 商品仕様2
- ●＜＜ジンバル式ミラーホルダー＞共通仕様＞●▼主要素材:アルミ●▼表面処理:黒アルマイト●＜個別仕様＞●▼適応素子サイズ:φ50mm●▼適応素子厚さ:3～11mm●▼反射ビーム有効径(45°入射):30.4mm●▼微調範囲(あおり):±3°●▼微調範囲(回転):±4°●▼微調分解能(あおり):約0.71°/回転●▼微調分解能(回転):約0.95°/回転●▼超微調分解能(あおり):約0.07°/回転●▼超微調分解能(回転):約0.10°/回転●▼超微調ネジ表示換算(あおり):約0.001°/DIV●▼超微調ネジ表示換算(回転):約0.002°/DIV●▼質量:0.43kg●RoHS適合品
- 商品仕様1
- ●ジンバル構造になっているので、ミラーの反射面が回転中心で、ミラーの角度を自由に変えることができます。●レーザビームの取り回しや反射ビーム方向を切り替える時に使用できます。●ジンバル構造と切替クランプ付きの微調機構により、あらゆる方向で反射ビームの角度の微調整が行えます。●ネジリングによりミラーの反射面がミラー枠の基準面に押し付けられているので、ミラーの厚さが変わっても反射面の位置が変わらず、常に反射面に回転中心が来ます。●ミラー径がφ60mm以下のホルダーでは、0.25mmピッチの調整ネジを使用しているので、省スペースと精密な角度調整を実現しました。●ロッドはRO-20-60(外径φ20mm長さ60mm)が接続されていますが、ロッドを他のサイズに交換することが可能です。但し、ロッドの取り外し/組み付けには、バイス(万力)やプライヤーなどの道具が必要になります。●低光軸で安定性を高めたキネマティックミラーホルダー(MHG-NL)もご用意しています。●調整ネジを目盛付きのマイクロメータに変えた(NHAN-M)もご用意しています。●※ビームスプリッターを45度入射にして使用する場合、ミラー枠によりビームが欠けて透過有効径が小さくなります。●※ビームスプリッターを使用する場合には、透過有効径が大きく取れるジンバル式ビームスプリッターホルダー(BHAN)をお薦めいたします。●※光学系の調整後はミラーホルダーの切替クランプがしっかり締まっていることをご確認ください。●※切替クランプが締まっていないと、微調整機構が動かなかったり、ホルダーが動いて光学系の調整が狂ってしまうことがあります。●※ロッドスタンドに固定する場合は、必ずロッドを動かないように固定した上でミラーホルダーの調整をしてください。●※ロッドスタンドの中間リングでロッドが保持されている場合は、特にロッドスタンドの締め忘れにご注意ください。
※大変申し訳ございません。こちらの商品は沖縄県・離島が配送エリア外となります。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。※こちらの商品は、配送の都合上、個人名および一般住宅へのお届けができかねますのでご了承ください。
直送品のため、以下の点にご注意ください。
- こちらの商品は沖縄県・離島・その他一部地域・山間部で配送追加料金が発生します。地域等によっては、お届けできない場合もございますのでご了承ください。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。
- この商品には、アスクル発行の納品書が同梱されていない場合があります。アスクル発行の納品書をご希望のお客様は、商品到着後、本サイト上のご利用履歴よりＰＤＦファイルにて印刷することが可能です。
- アスクルのダンボールもしくは袋でのお届けではありません。
- お客様のご都合によるご注文後の変更・キャンセル・返品・交換はお受けできません。
- 商品のご注文後に商品がお届けできないことが判明した際には、ご注文をキャンセルさせていただくことがあります。
- ご注文後に一時品切れが判明した場合は、入荷次第のお届けとなります。
